Bo mạch điều khiển của hãng Carrier CESR450415-01
Bo mạch điều khiển của hãng Carrier

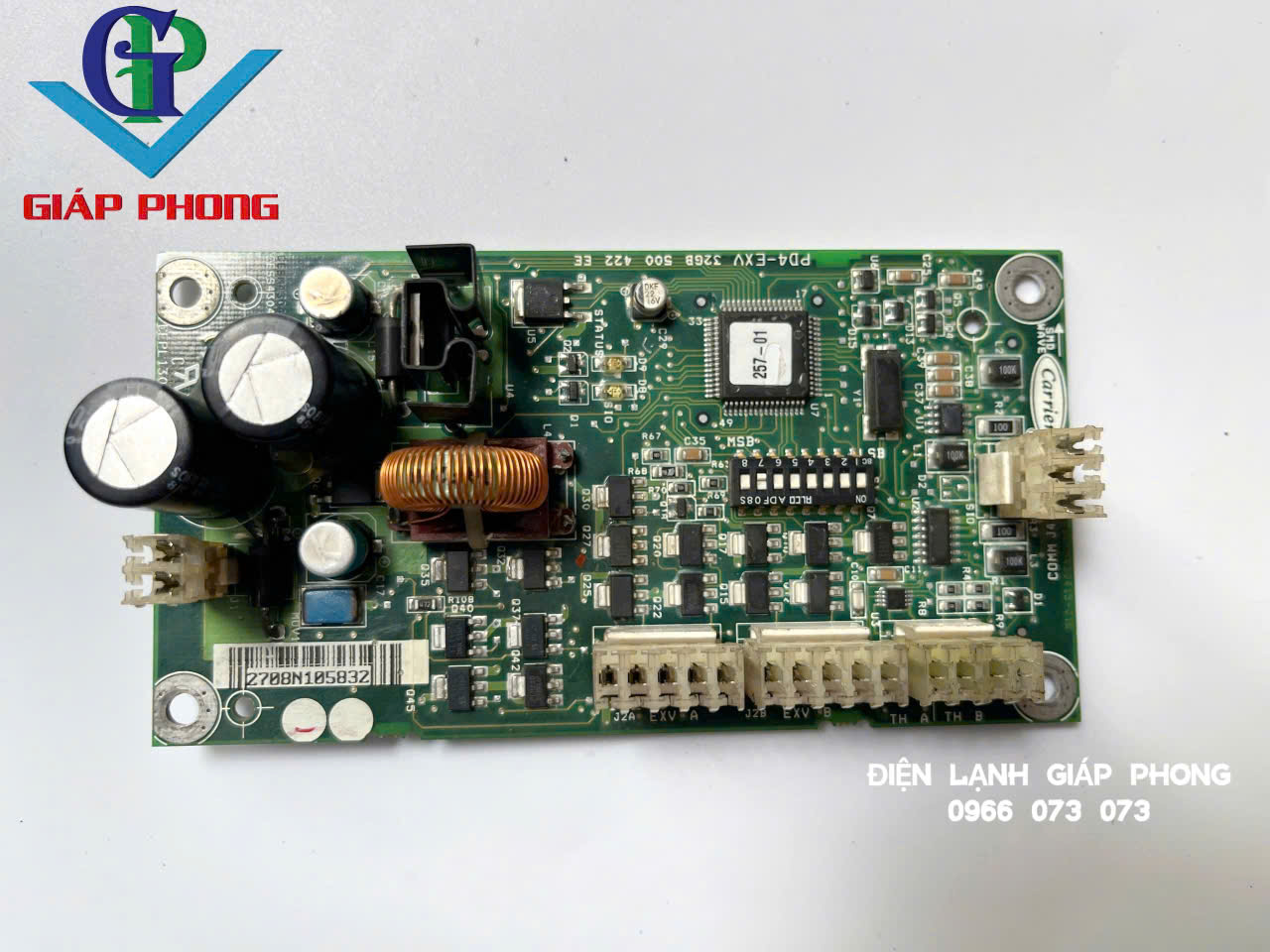

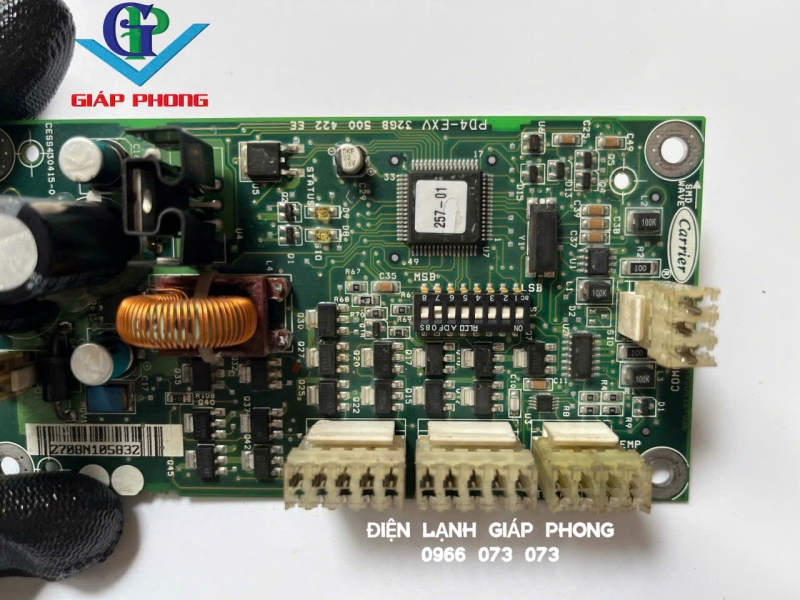

• Đây là bo mạch điều khiển của hãng Carrier (logo Carrier in rõ trên PCB).
• Trên mạch có in:
• PD4-EXV → đây là bo Electronic Expansion Valve Driver Board (bo điều khiển van tiết lưu điện tử – EXV).
• Mã: CESR450415-01 (cũng thấy trên tem cạnh mạch).
• Ký hiệu SMP/WAVE → loại công nghệ hàn PCB.
Chi tiết linh kiện
1. Nguồn cấp & lọc nguồn
• 2 tụ hóa lớn, 1 cuộn cảm xuyến đồng → mạch nguồn switching.
• Dùng để hạ và ổn định điện áp nuôi mạch.
2. Vi điều khiển & IC logic
• 1 chip điều khiển chính (có dán tem “257-01”).
• Một số IC phụ trợ dạng DIP và SMD để xử lý tín hiệu.
3. Cổng kết nối
• Nhiều đầu cắm chân cắm trắng (multi-pin connectors).
• Dùng để kết nối tới van tiết lưu điện tử (EXV), cảm biến, và bo trung tâm (Main Controller).
4. Đèn LED trạng thái
• Có LED báo STATUS để theo dõi tình trạng hoạt động hoặc báo lỗi.
Chức năng
• Đây là Carrier PD4-EXV Board, tức bo điều khiển van tiết lưu điện tử.
• Chức năng chính:
• Điều khiển động cơ bước trong van tiết lưu điện tử (Electronic Expansion Valve – EXV).
• Nhận tín hiệu từ cảm biến áp suất, nhiệt độ, bo điều khiển trung tâm.
• Tinh chỉnh lượng môi chất lạnh đi qua van → đảm bảo hiệu suất cao và chính xác trong hệ thống Chiller/VRV của Carrier.

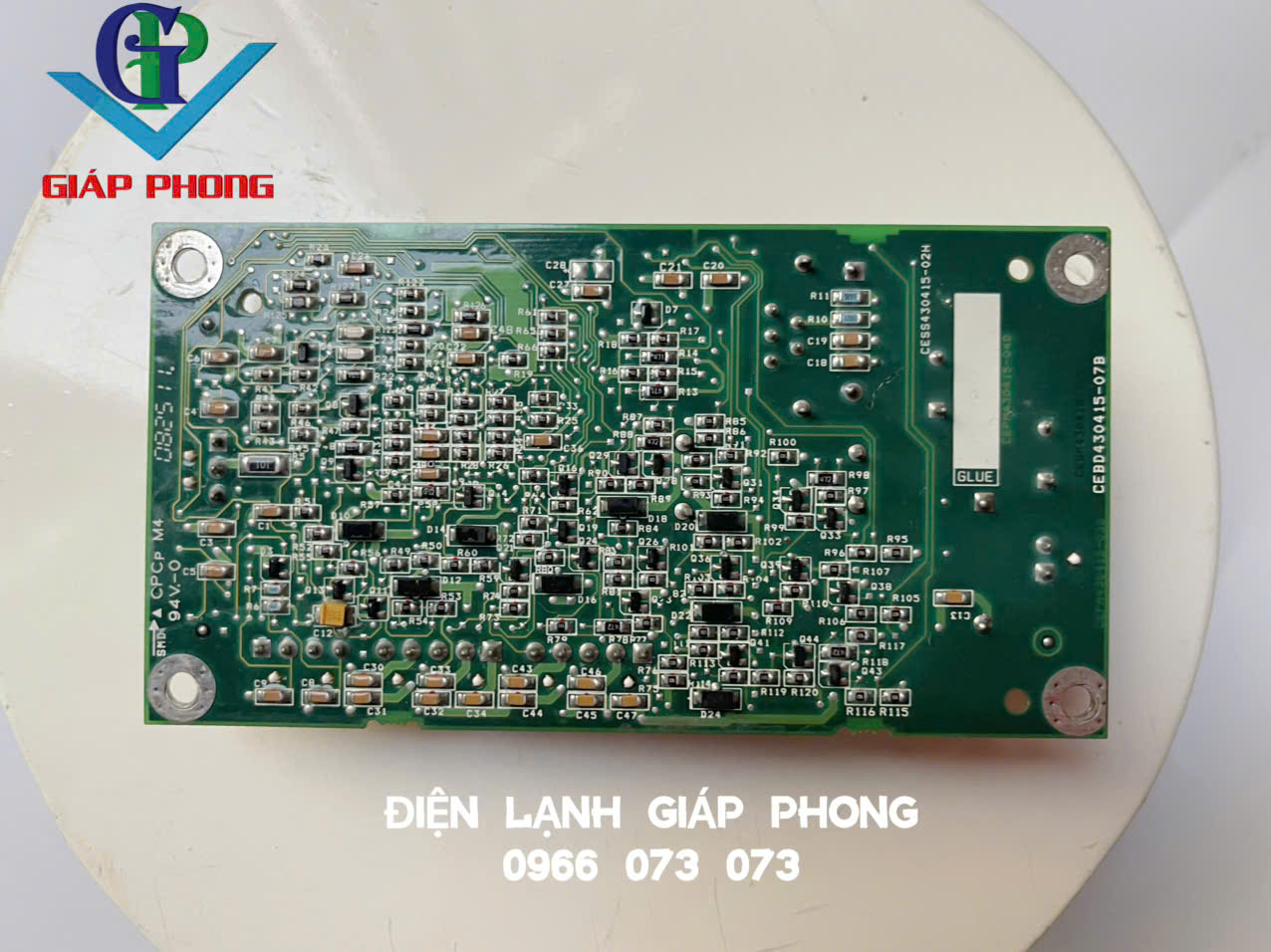

Hình ảnh
.jpg)
.jpg)
