Mạch điện tử in (PCB – Printed Circuit Board)-P/N SA00176
Mạch điện tử in -P/N SA00176
Thông tin

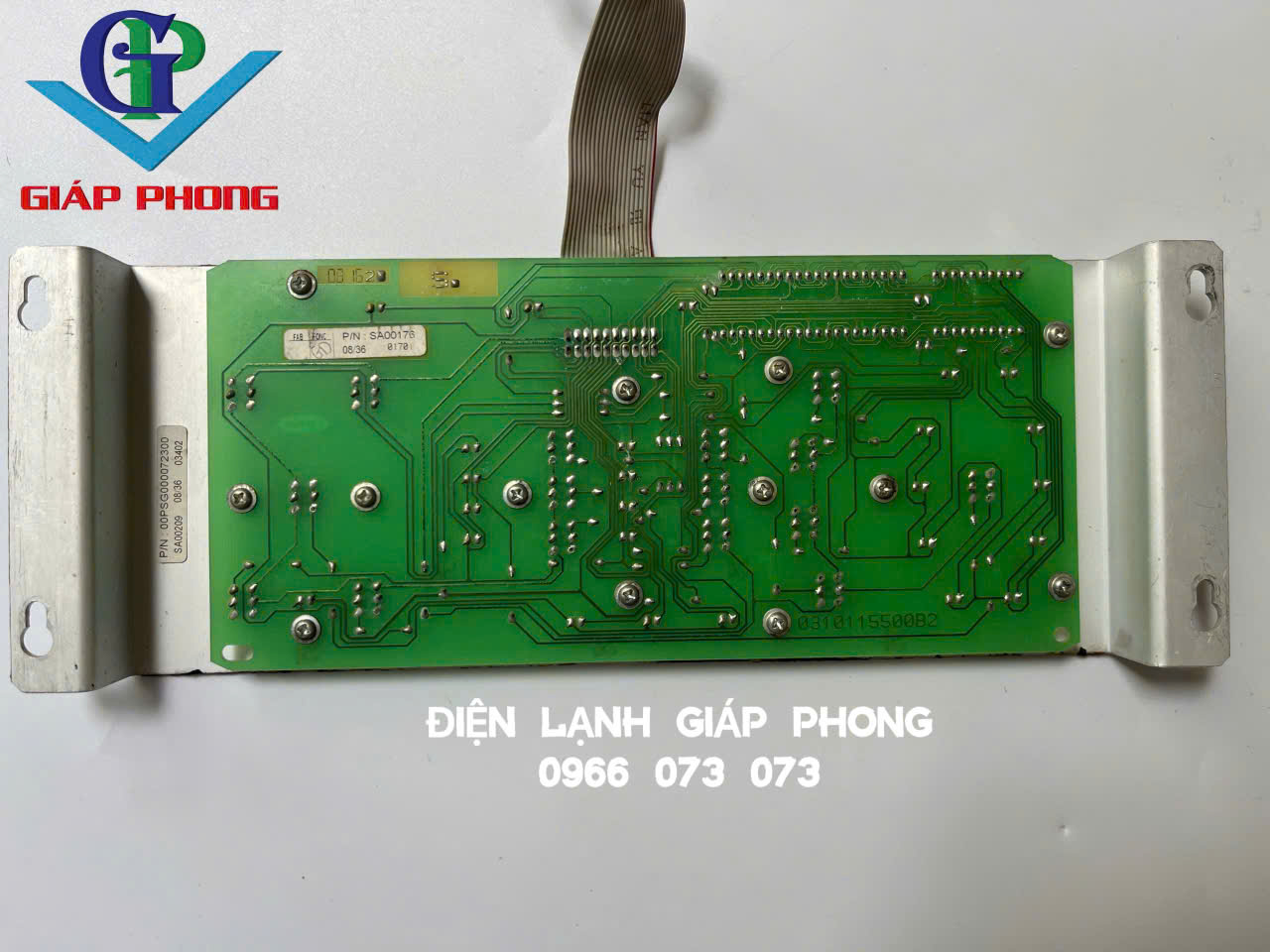

• Đây là một mạch điện tử in (PCB – Printed Circuit Board) dạng module, được gắn trên một khung kim loại nhôm để cố định.
• Mạch có màu xanh lá (FR4, vật liệu phổ biến của PCB).

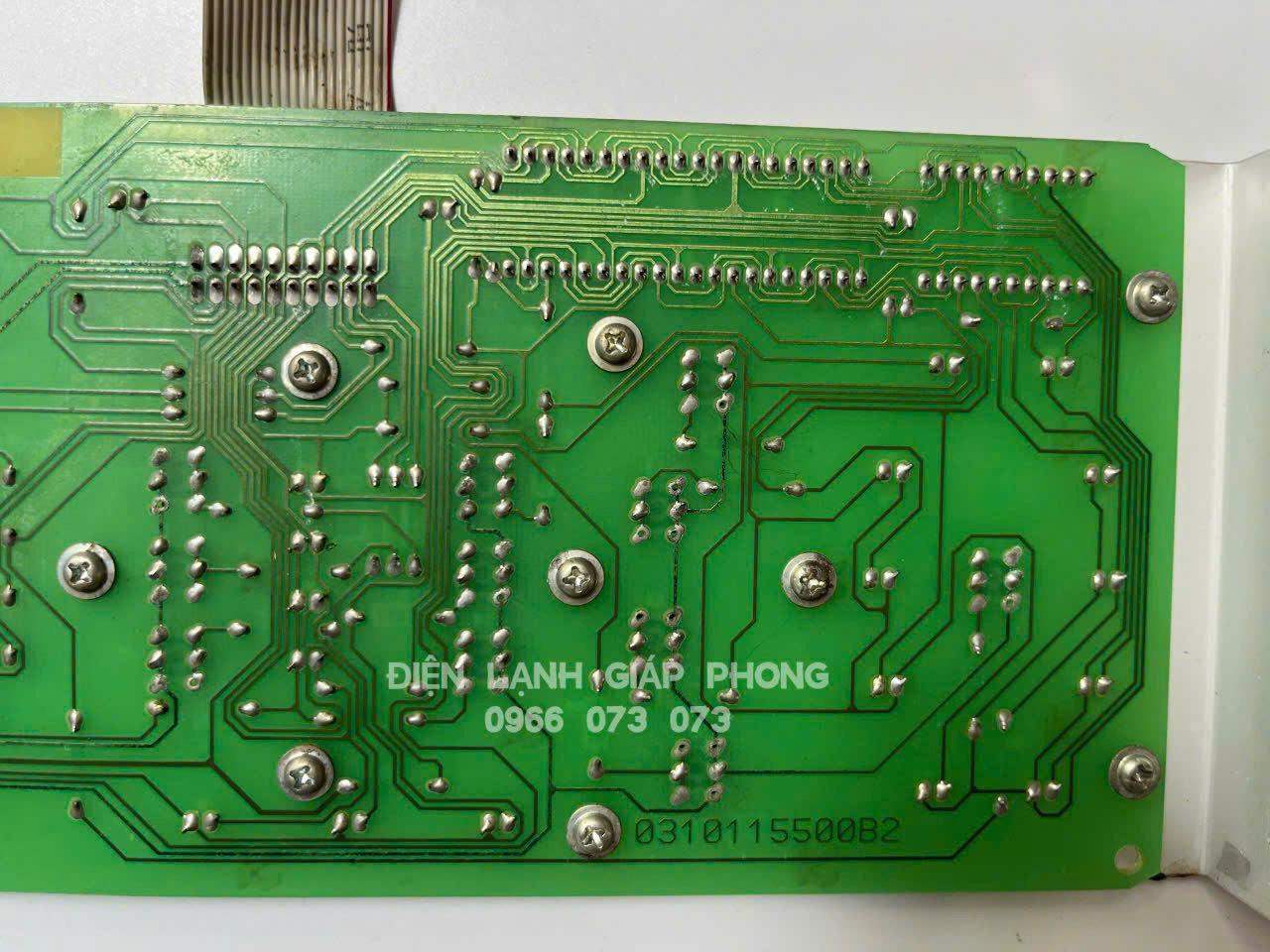

• Có các đường mạch đồng chạy khắp bề mặt (side B – mặt hàn).
• Có nhiều điểm hàn linh kiện xuyên lỗ (through-hole), nhưng các linh kiện nằm ở mặt đối diện (side A – mặt gắn linh kiện, không thấy trong ảnh).
• Đi kèm với mạch là một cáp dẹt (ribbon cable) nhiều lõi, đầu ra là một giắc IDC (dạng 2x5 chân, 10 pin).
Chi tiết đặc trưng
1. Khung kim loại
• Khung nhôm bạc, có 2 lỗ bắt vít hình chìa khóa ở trên và dưới → cho phép gắn mạch này vào tủ điện, rack hoặc khung máy.
• Khung cũng giúp tản nhiệt (có thể mạch này điều khiển công suất).
2. PCB (mạch in)
• Kích thước ước lượng: khoảng 20–25 cm dài, 8–10 cm rộng.
• Mặt hàn cho thấy nhiều điểm kết nối IC, điện trở, diode, tụ…

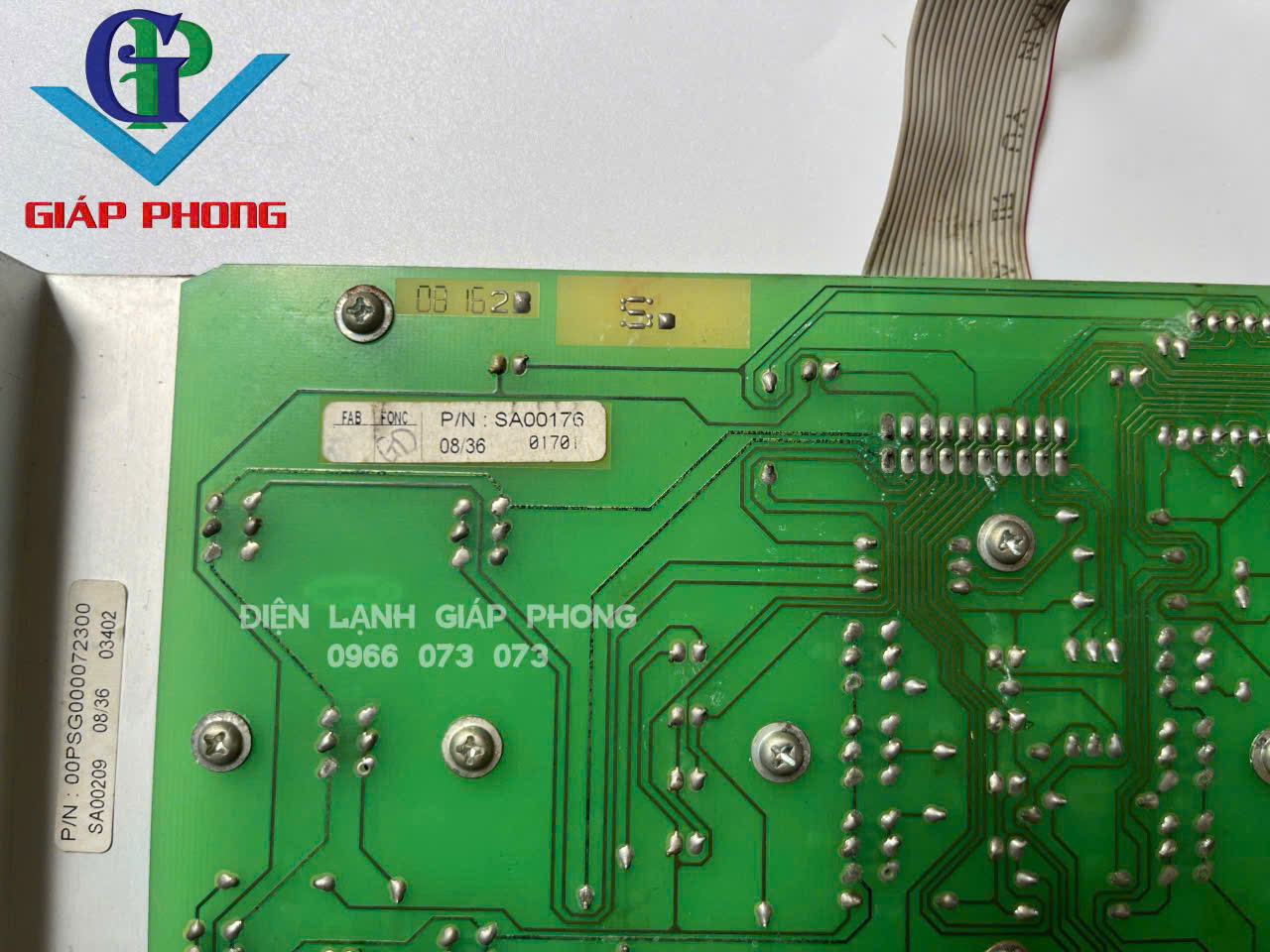

• “P/N: SA00176”
3. Cáp tín hiệu
• Loại Flat Ribbon Cable, 10 lõi.
• Đầu nối dạng IDC (chuẩn công nghiệp).
• Thường dùng để truyền tín hiệu dữ liệu hoặc điều khiển giữa các module.
Hình ảnh:
.jpg)
.jpg)
.jpg)
.jpg)
