Bo mạch điều khiển công nghiệp của Carrier CEPL130567-02
Bo mạch điều khiển công nghiệp của Carrier
Mô tả tổng quan

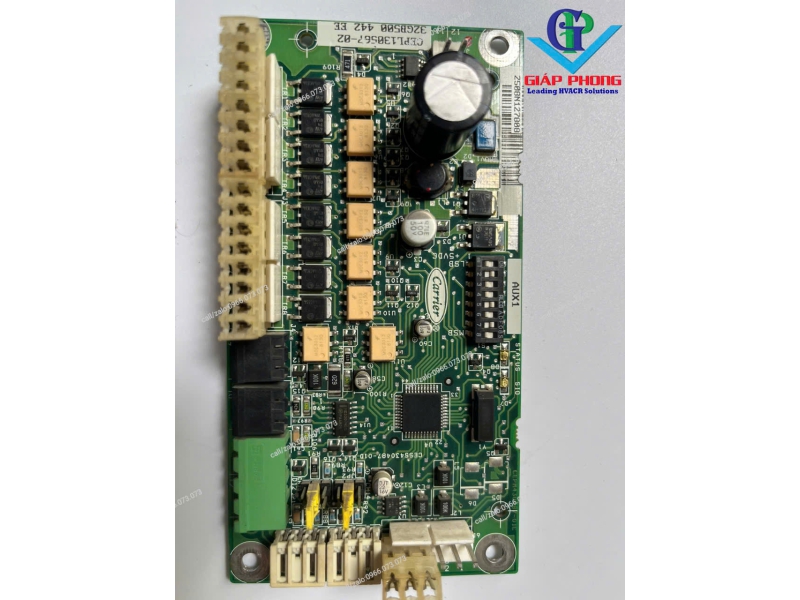

• Đây là bo mạch điều khiển công nghiệp của Carrier (hãng chuyên về hệ thống HVAC/Chiller).
• Kích thước: nhỏ gọn hơn bo main trung tâm (ước chừng 12–15 cm dài, 6–8 cm rộng).
• Trên bo có in logo Carrier và mã sản phẩm CEPL130567-02.
Chi tiết cấu trúc

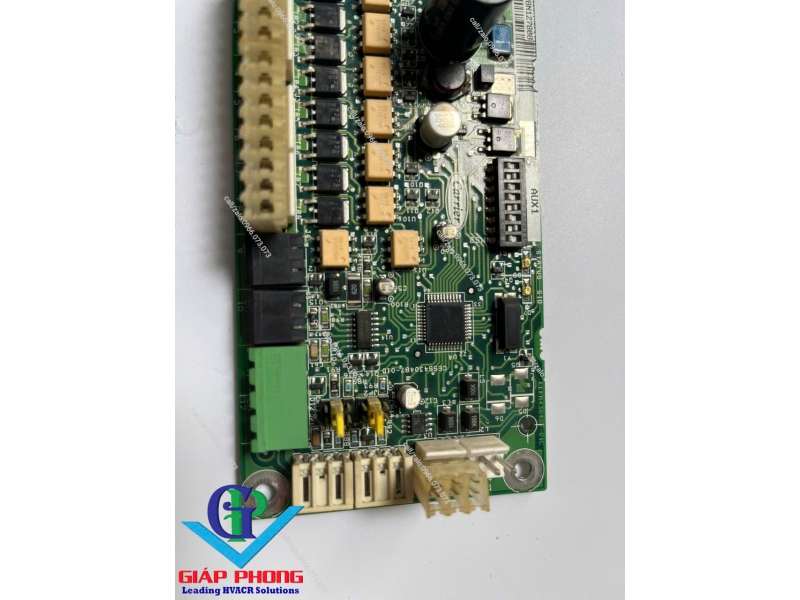

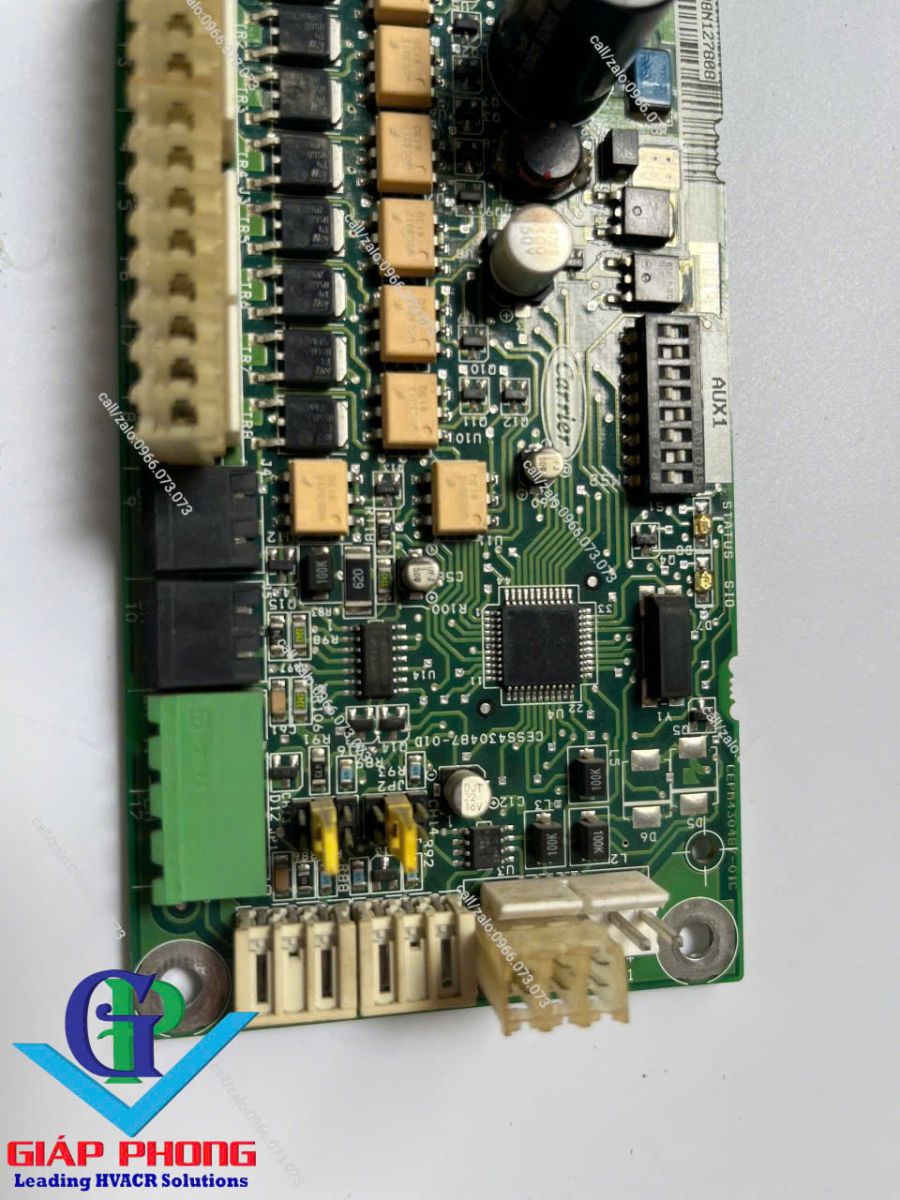

1. Linh kiện chính
• Tụ hóa lớn màu đen (lọc nguồn chính).
• Nhiều tụ film màu vàng chữ nhật → dùng trong lọc/cách ly tín hiệu.
• Dãy optocoupler (IC đen nhỏ xếp dọc bên trái) → cách ly tín hiệu điều khiển.
• Vi điều khiển/IC trung tâm (ở giữa bo) → xử lý logic.
• Một số relay nhỏ màu đen (dưới cùng bên trái).
2. Đầu nối (Connectors)
• Mép trái: dãy connector trắng nhiều chân → tín hiệu vào/ra.
• Mép trên: đầu nối nhỏ 2 pin.
• Mép dưới: một số cổng trắng + vàng (2–4 pin) → cấp tín hiệu/nguồn.
• Mép phải: đầu nối ghi AUX1, AUX2 → cổng phụ trợ.

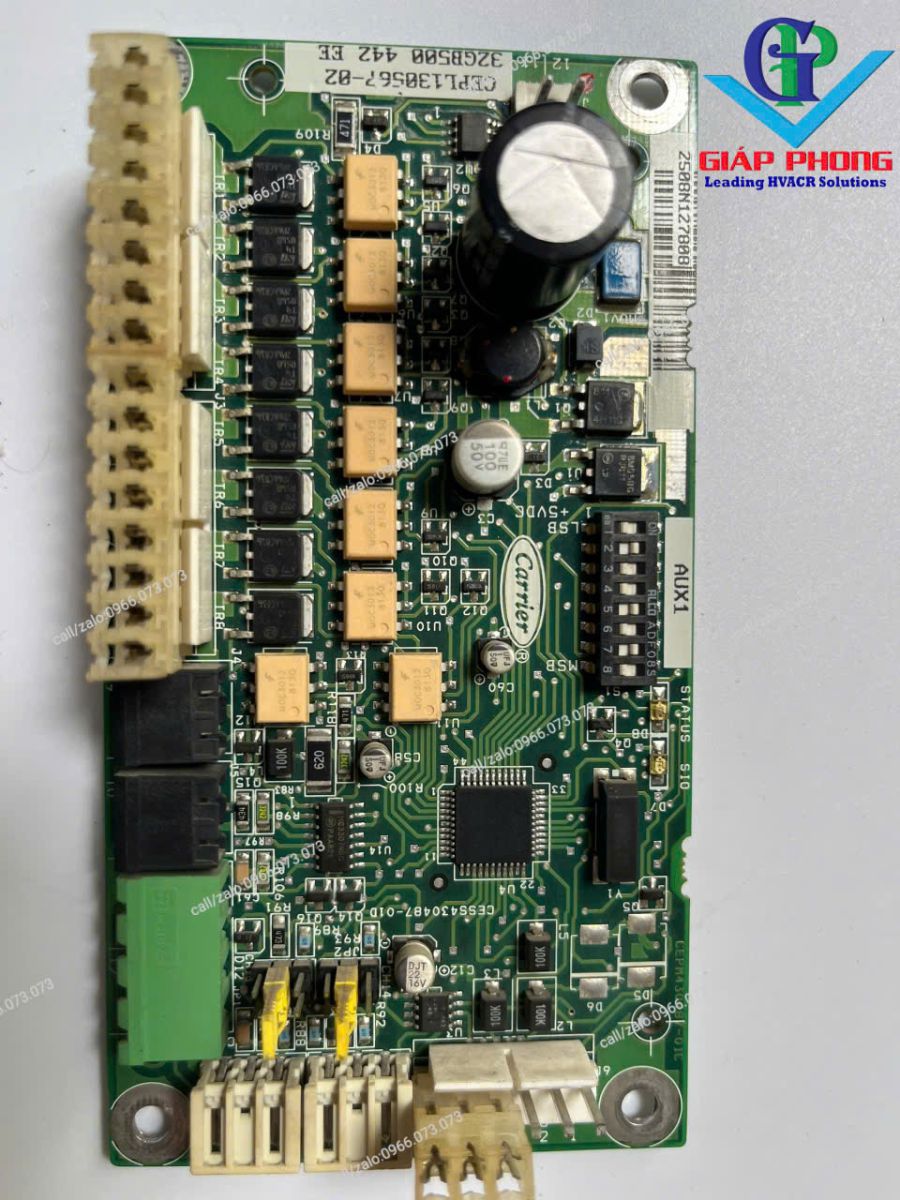

3. Thông tin in trên bo

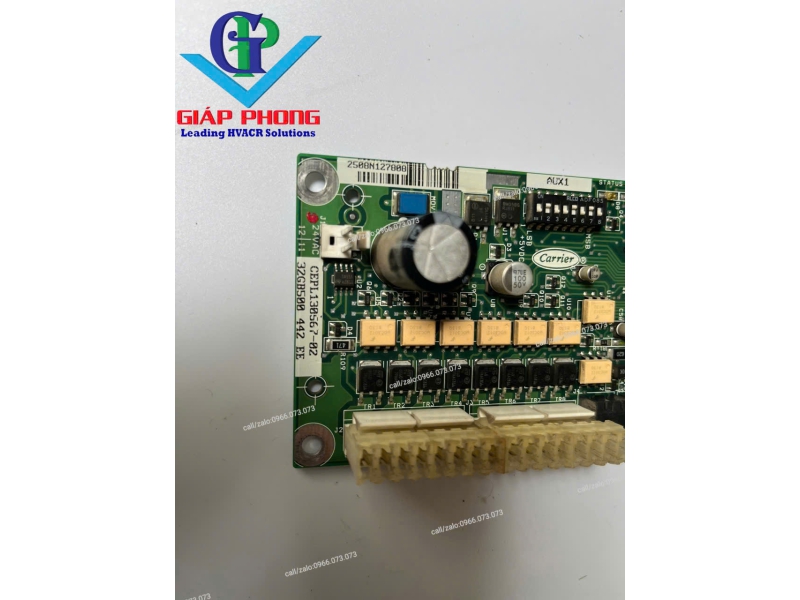

• Mã số: CEPL130567-02 (trên góc trên).
• Nhãn: AUX1 / AUX2 → cho thấy đây là bo phụ trợ.
• Có tem mã vạch để nhận diện linh kiện thay thế.
Chức năng
• Đây là bo phụ trợ (Auxiliary Board) trong hệ thống Carrier chiller/điều hòa công nghiệp.
• Nhiệm vụ chính:
• Cách ly, khuếch đại và phân phối tín hiệu từ bo trung tâm đến các thiết bị khác.
• Giao tiếp với cảm biến hoặc module phụ (qua optocoupler và connector AUX).
• Hỗ trợ xử lý một số logic ngoài cho bo điều khiển chính.
