Bo mạch điều khiển trung tâm (Main Control Board) CEPL130403-02-R
Bo mạch điều khiển trung tâm CEPL130403-02-R

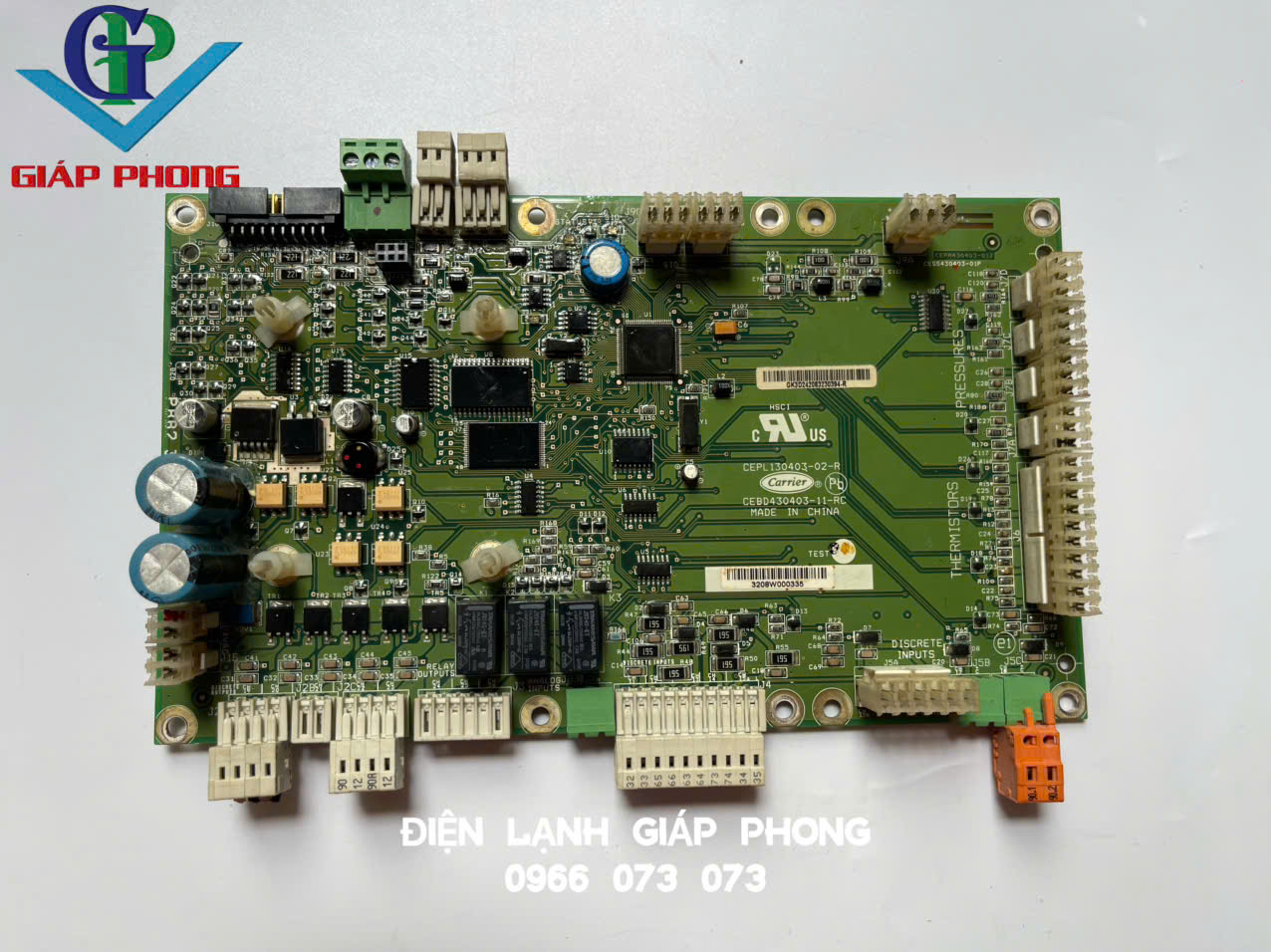

Mô tả tổng quan
• Đây là một bo mạch điều khiển trung tâm (Main Control Board) của hãng Carrier (chuyên sản xuất hệ thống điều hòa không khí công nghiệp – HVAC/Chiller).
• Kích thước: khoảng 20–25 cm (dài) × 12–15 cm (rộng).
Chi tiết cấu trúc

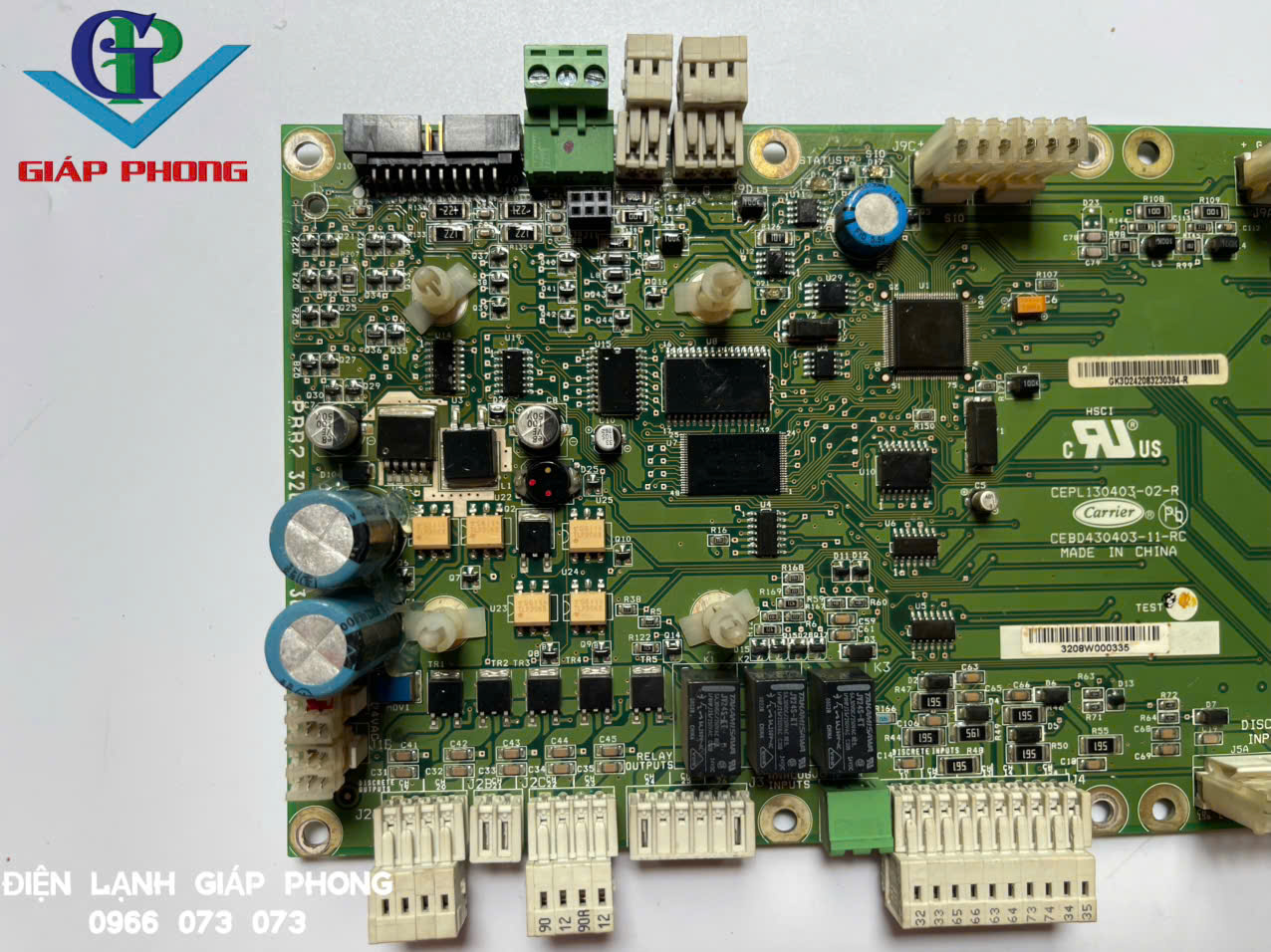

1. Linh kiện chính
• 2 tụ điện hóa lớn màu xanh → lọc nguồn cấp chính.
• Nhiều IC điều khiển (có cả vi xử lý trung tâm ở giữa bo).
• Relay màu đen (góc dưới bên trái) → điều khiển đóng/ngắt tải.
• Optocoupler (hàng linh kiện màu đen nhỏ) → cách ly tín hiệu.
• Nhiều tụ film màu vàng → lọc/cách ly tín hiệu.
2. Đầu nối (Connectors)
• Mép trái: nhiều cổng trắng có đánh số (90, 12, 30R, 31R, 32, 36, 37, 38…) → kết nối tín hiệu điều khiển.

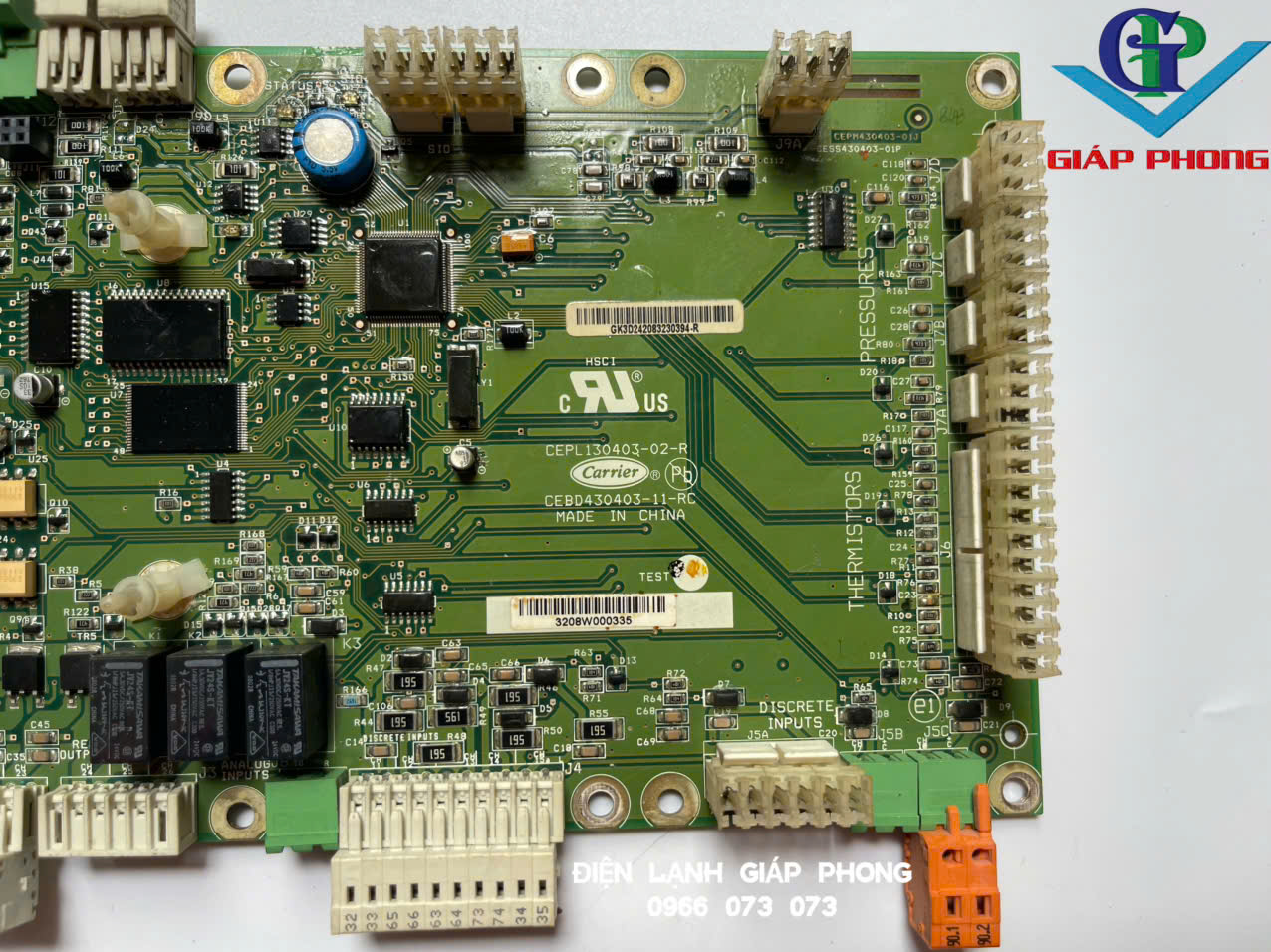

• Mép dưới: ghi rõ THERMISTORS và PRESSURES → đầu cắm cho cảm biến nhiệt độ và cảm biến áp suất.
• Góc dưới trái: connector màu cam (RL1, RL2) → khả năng cao là cổng relay output.
• Mép phải: cổng xanh + trắng → tín hiệu phụ, mở rộng hoặc giao tiếp RS485.
3. Thông tin in trên bo
• Mã số: CEPL130403-02-R (in chính giữa bo).
• Chữ in: DISCRETE INPUTS / THERMISTORS / PRESSURES để phân loại cổng kết nối.
• Tem dán mã vạch → giúp nhận diện, thay thế trong bảo trì.
Chức năng
• Đây là Main Control Board (bo điều khiển trung tâm) trong hệ thống Carrier chiller/điều hòa công nghiệp.
• Nhiệm vụ chính:
• Thu thập dữ liệu từ cảm biến (nhiệt điện trở – thermistors, cảm biến áp suất – pressure sensors).
• Nhận tín hiệu từ input rời rạc (Discrete Inputs).
• Xử lý logic bằng vi điều khiển trung tâm.
• Điều khiển relay, xuất tín hiệu điều khiển ra các module công suất (máy nén, quạt, bơm…).
• Đây là bo mạch điều phối toàn bộ hoạt động của máy chiller Carrier.
Hình ảnh:
Video:
