Bo mạch điều khiển điện tử (Control Board/PCB) AUX2-CEPL130568-02
Bo mạch điều khiển điện tử AUX2-CEPL130568-02
Mô tả tổng quan
• Đây là một bo mạch điều khiển điện tử (Control Board/PCB), thuộc loại công nghiệp.
• Trên bo có in logo Carrier → đây là hãng nổi tiếng chuyên sản xuất hệ thống điều hòa không khí công nghiệp (HVAC/Chiller).
• Mạch có nhiều linh kiện điện tử: tụ điện, IC, optocoupler, điện trở, tụ gốm, đầu nối.
Chi tiết cấu trúc
1. Thành phần nổi bật
• Tụ điện hóa (Electrolytic Capacitor) màu đen, dùng để lọc nguồn.
• Các tụ vàng chữ nhật (tụ film hoặc tụ polyester) → thường dùng trong mạch nguồn hoặc cách ly.
• Dãy optocoupler (màu đen): dùng để cách ly tín hiệu điều khiển.
• IC chính (microcontroller/logic chip) ở giữa, điều khiển toàn bộ bo.
• Nhiều jumper/đầu cắm (connector) để kết nối với các module khác.
2. Đầu nối
• Mép trái: dãy chân cắm trắng nhiều kênh (CH13, CH14, …) → cho tín hiệu vào/ra.
• Mép dưới: một đầu nối 4 pin (ghi R, S, VJ, …).
• Mép trên: đầu nối 2 pin nhỏ.
3. Thông tin in trên bo
• Mã số: CEPL130568-02 (góc trên).
• Dòng chữ: Carrier (logo in trên mạch).
• Có nhãn linh kiện: “AM25”, “A”, “CH13”, “CH14” → ký hiệu cổng kết nối.
Chức năng khả dĩ
• Đây chính là bo điều khiển tín hiệu trong hệ thống HVAC/Chiller của Carrier.
Chức năng:
• Nhận tín hiệu từ cảm biến, relay, module khác.
• Xử lý logic qua IC trung tâm.
• Xuất tín hiệu điều khiển đến thiết bị công suất (máy nén, quạt, bơm…).
• Nhìn vào thiết kế: bo này không phải mạch công suất, mà thiên về mạch điều khiển & xử lý tín hiệu.

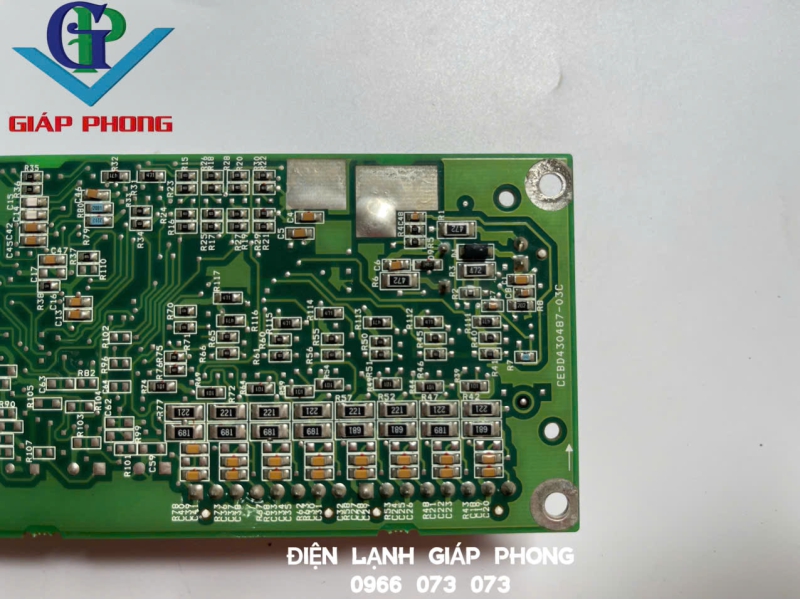

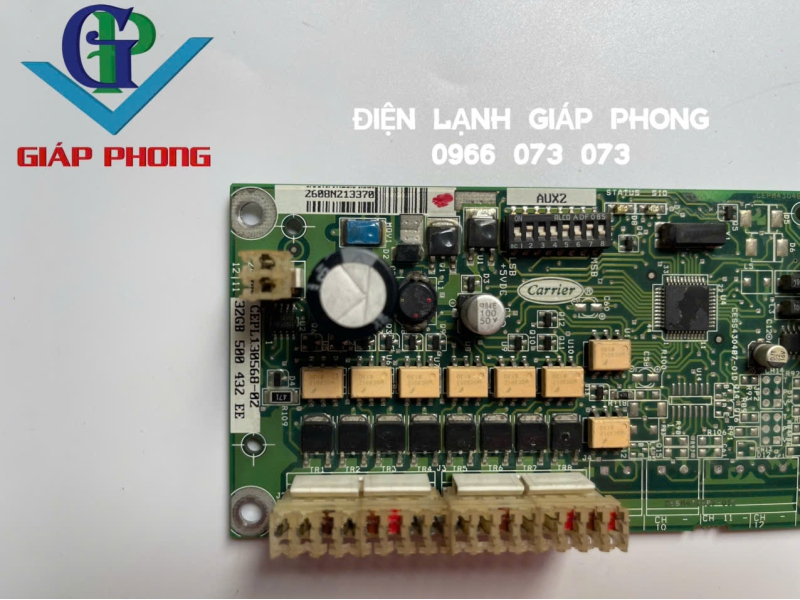

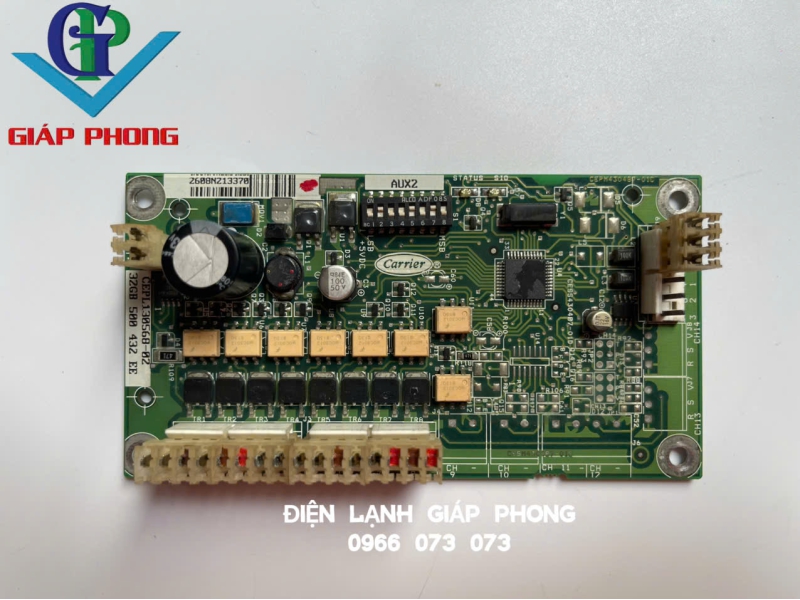

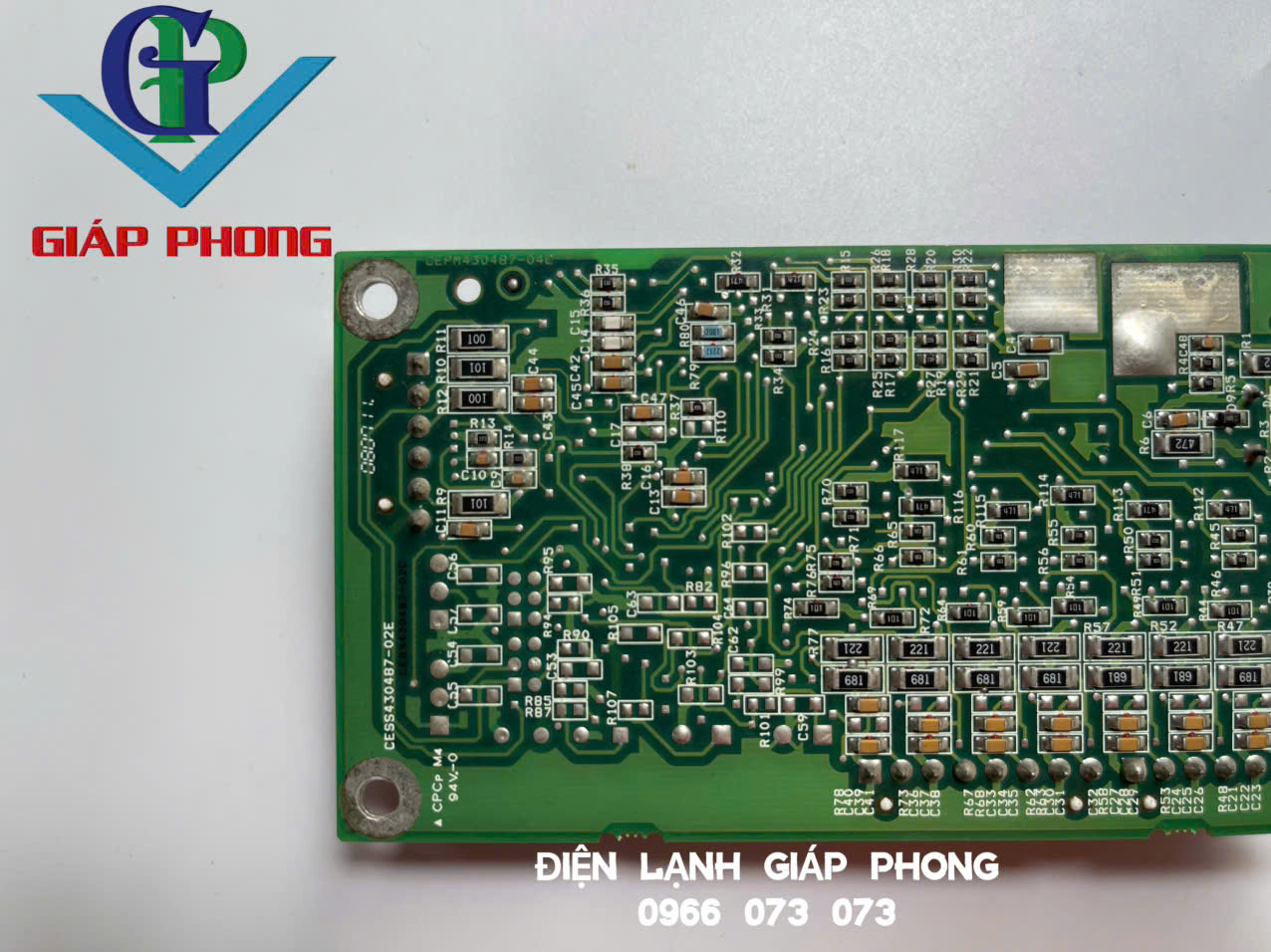

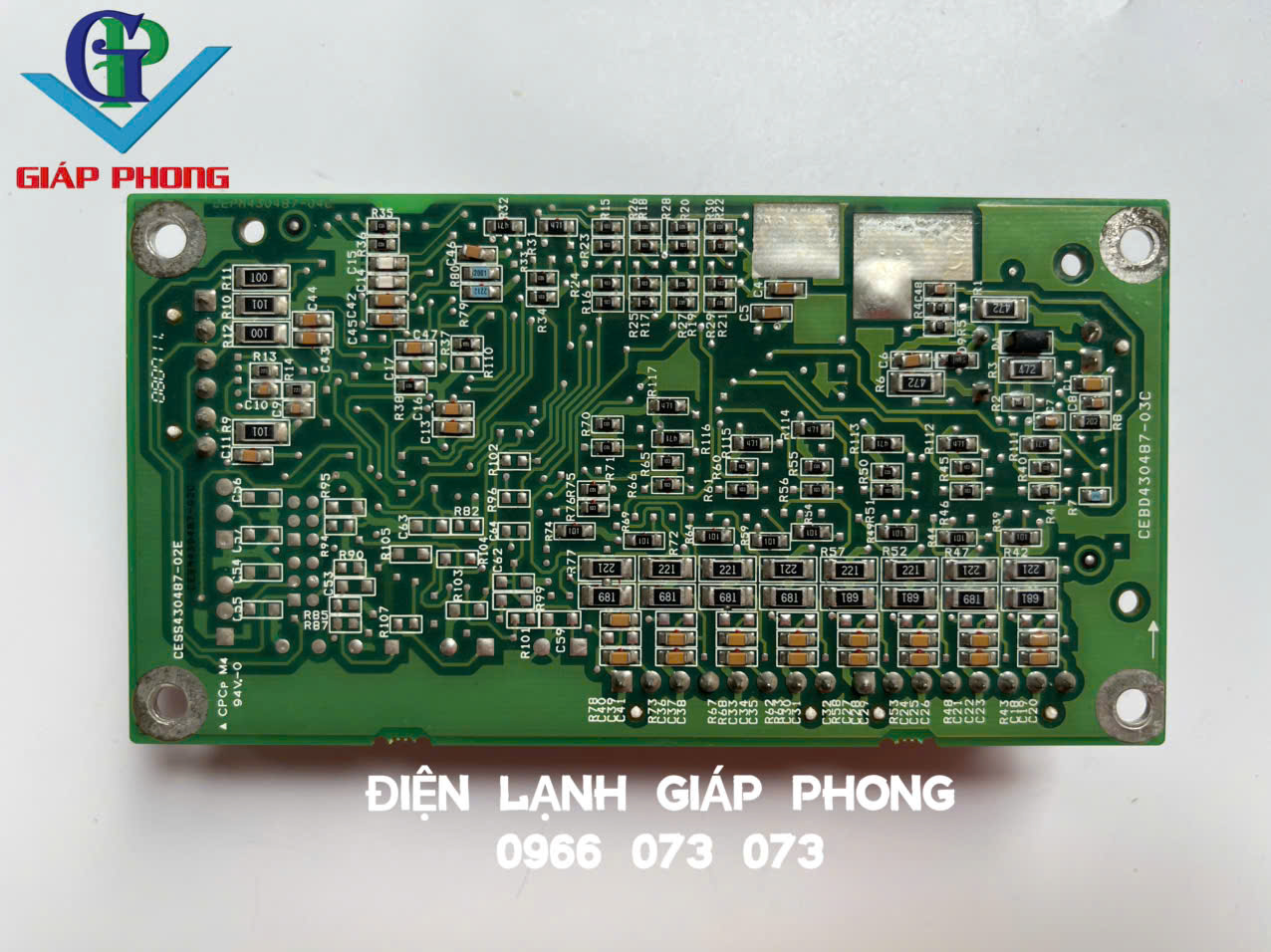

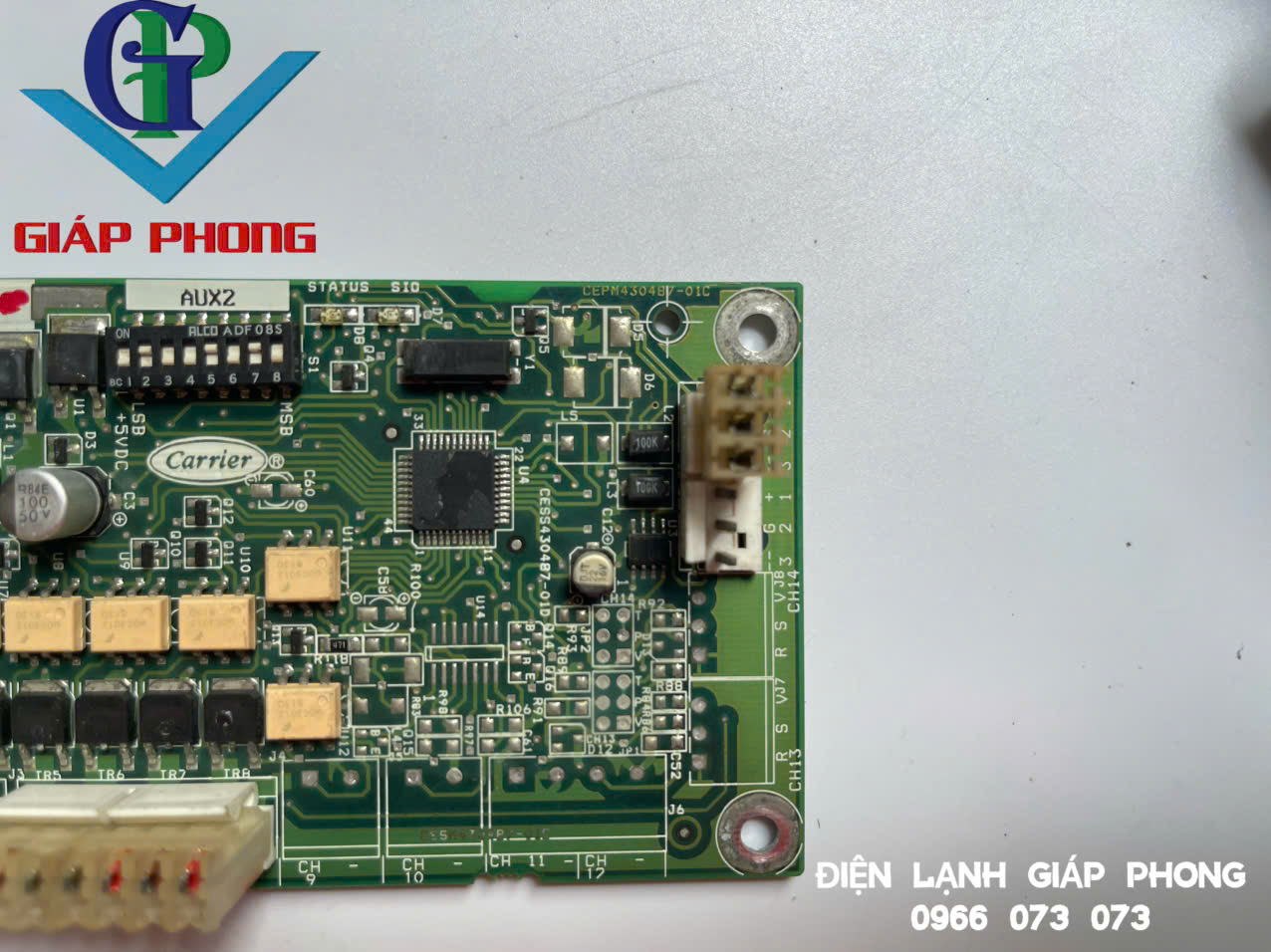

Hình ảnh:
.jpg)
.jpg)
.jpg)
