Bo mạch điều khiển của hãng Carrier 09DS6N8700655-CEBD430498-01
Bo mạch điều khiển của hãng Carrier CEBD430498-01
Mô tả tổng quan

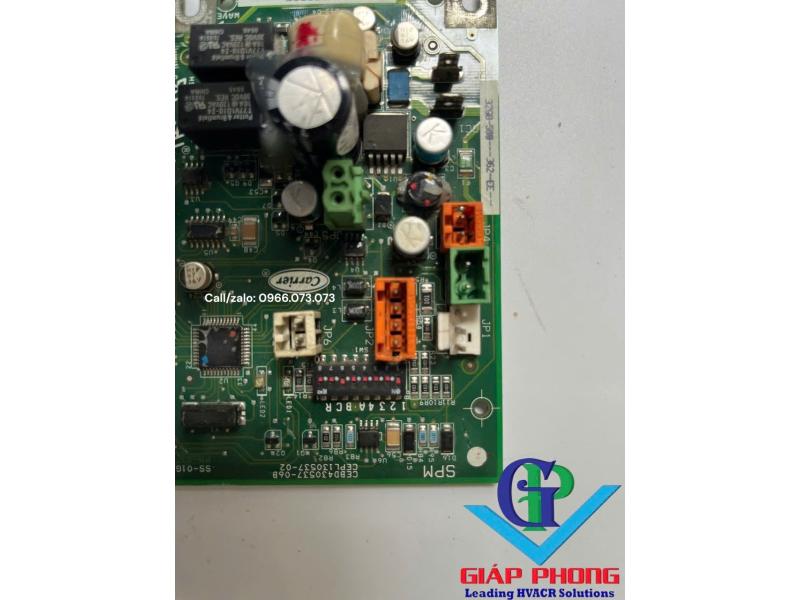

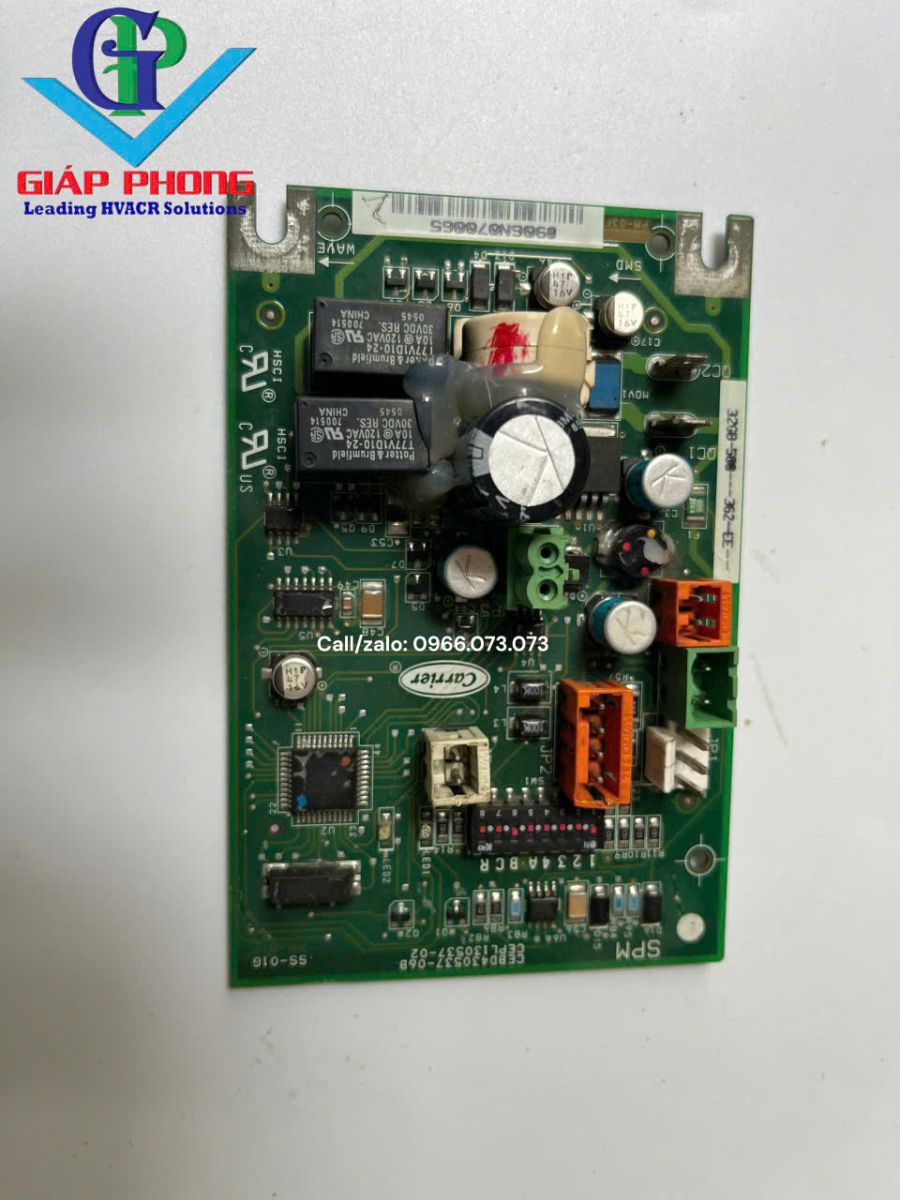

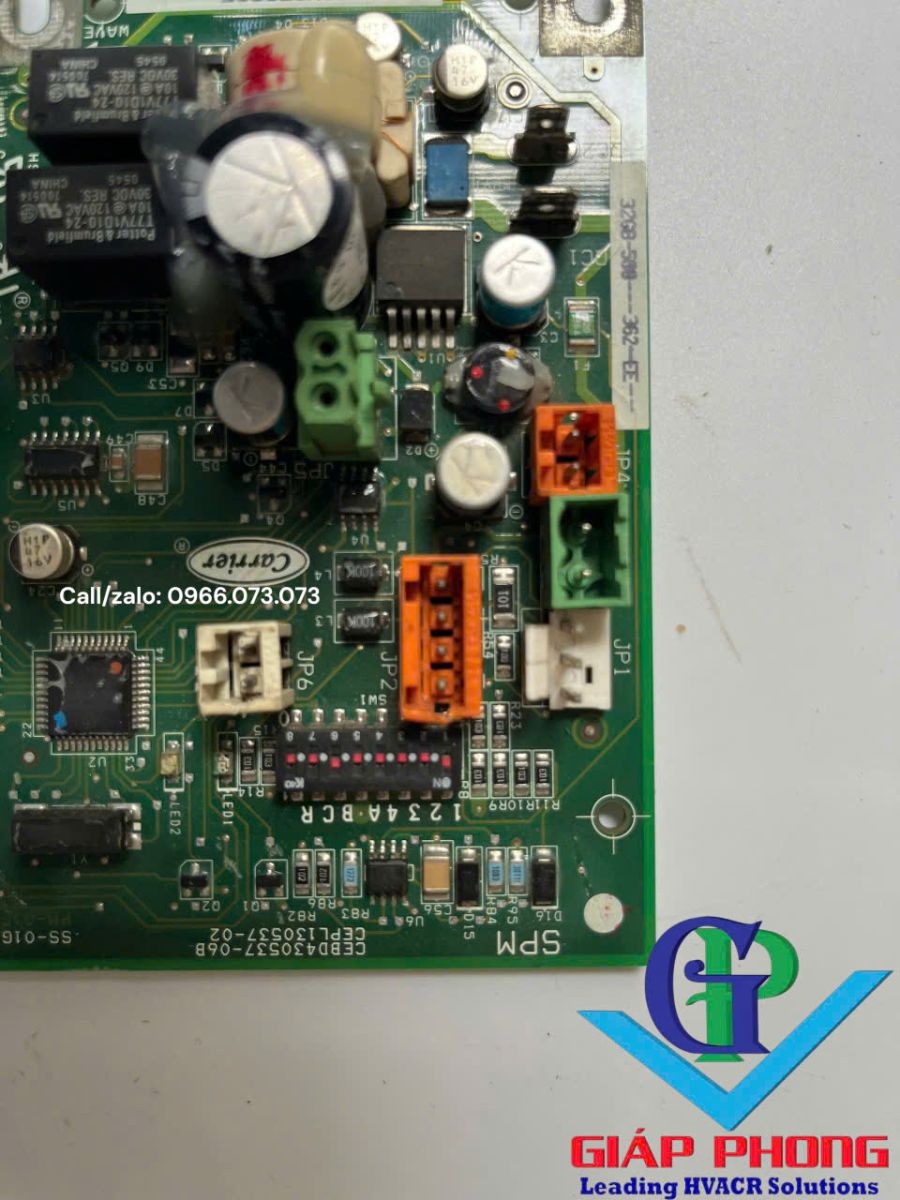

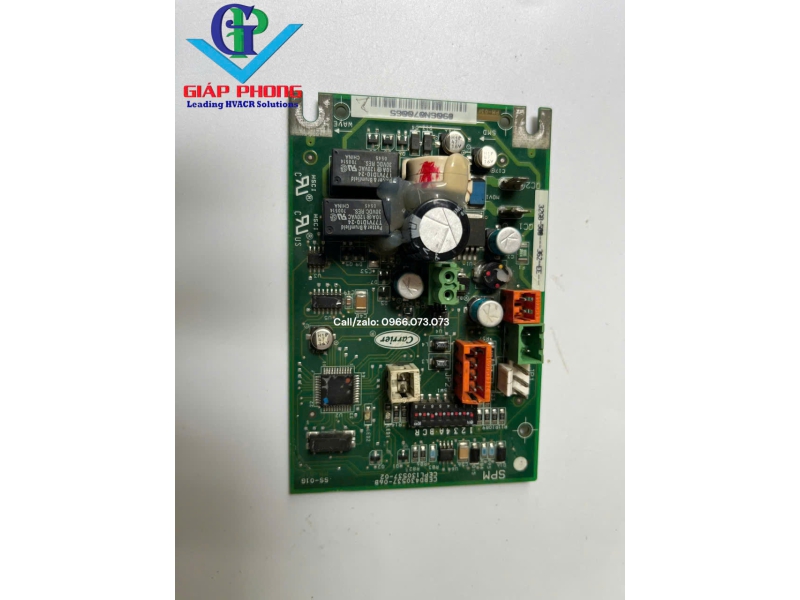

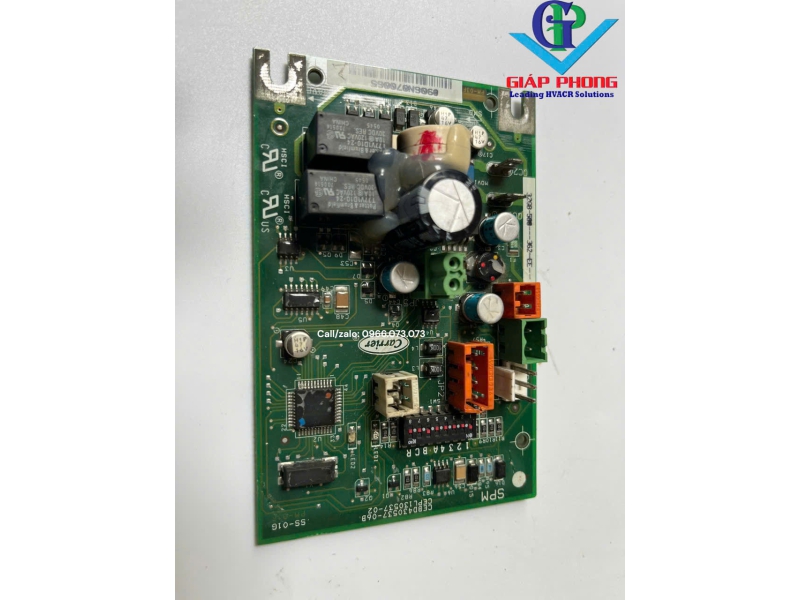

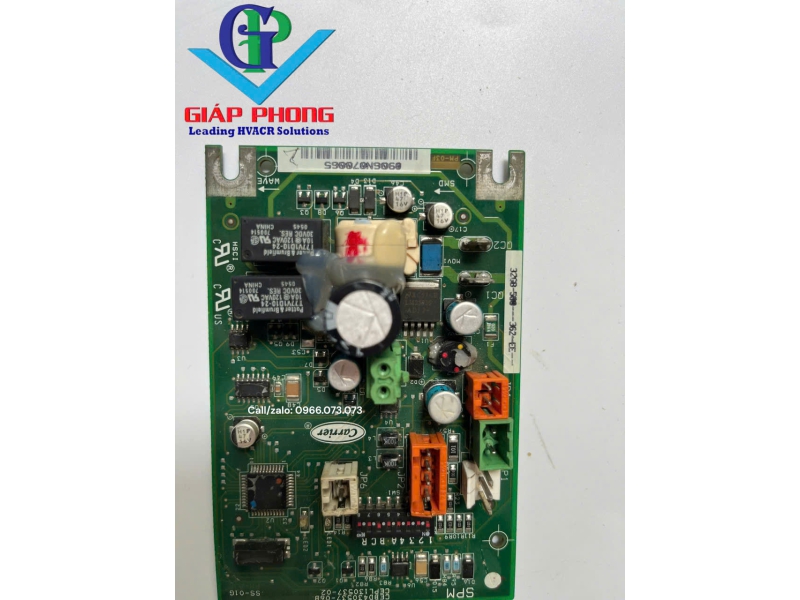

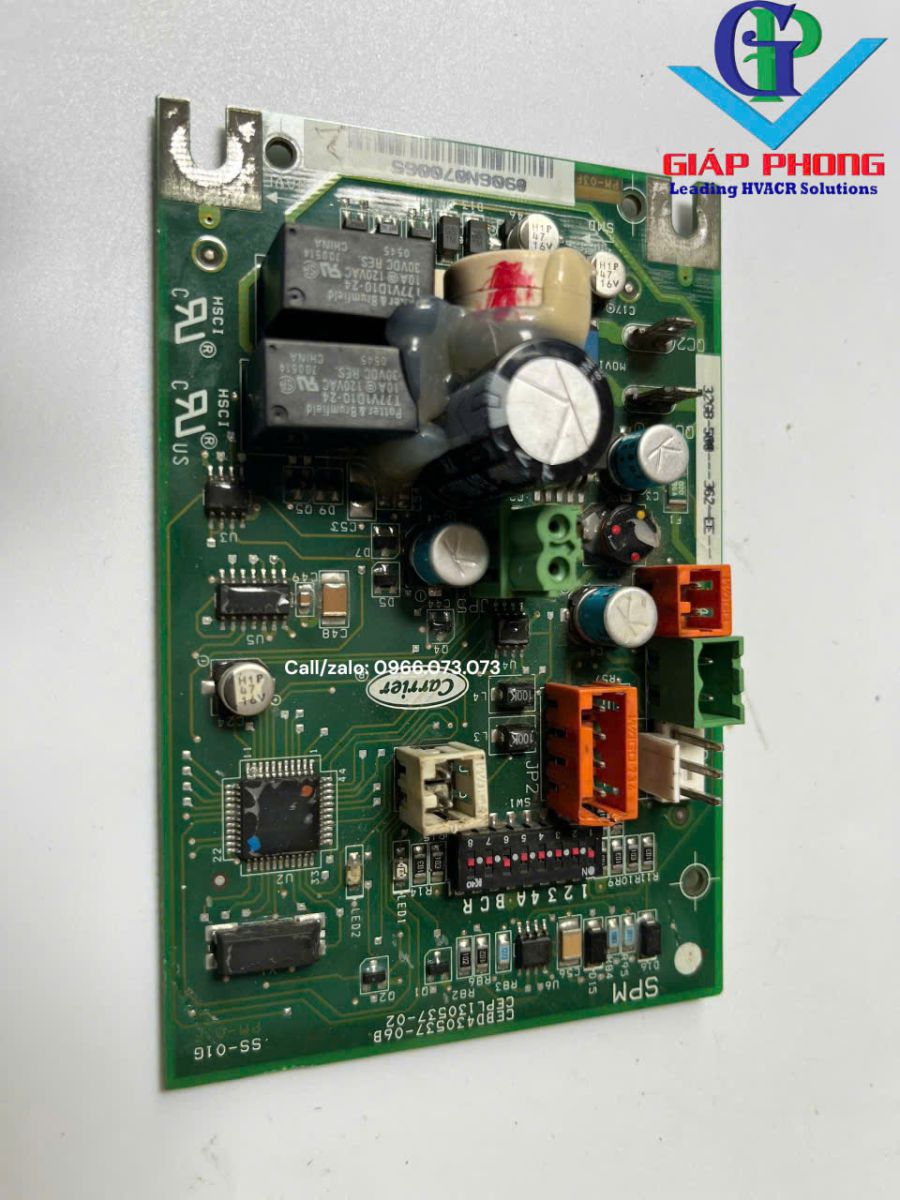

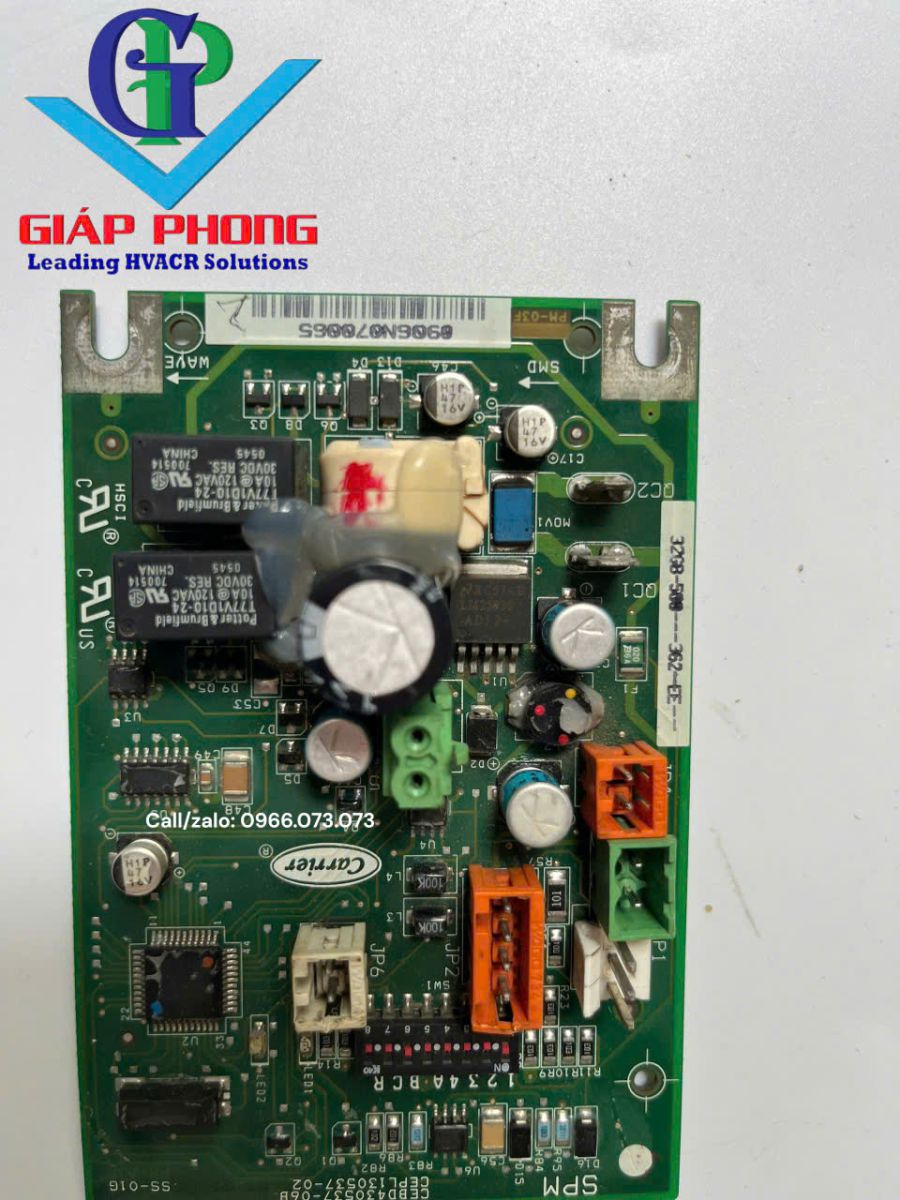

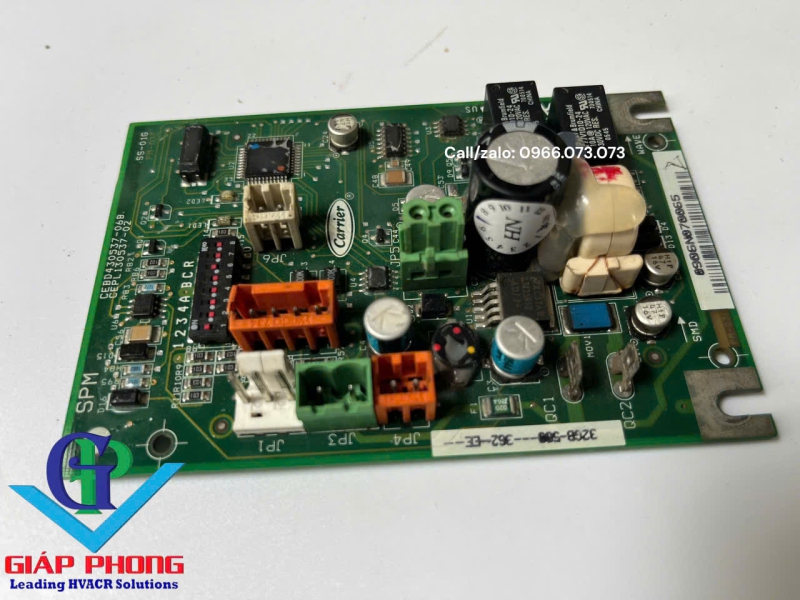

• Đây là bo mạch điều khiển của hãng Carrier (logo Carrier in rõ trên PCB).
• Trên bo có ký hiệu SPM → đây là Signal/Power Management Board (bo quản lý tín hiệu & nguồn).
• Mã in trên nhãn: 09DS6N8700655 và trên mạch có CEBD430498-01 → mã linh kiện/part number của Carrier.
• Màu PCB: xanh lá
Chi tiết linh kiện
1. Nguồn và lọc nguồn
• 1 tụ hóa to màu đen, một số tụ nhỏ và cuộn cảm → dùng cho cấp nguồn ổn định.
• Biến áp xung màu vàng → mạch nguồn switching.
2. Relay
• Có 2 relay đen (Panasonic/Power Relay) để đóng/ngắt tải điện áp cao.
3. IC điều khiển
• 1 vi điều khiển (ở góc trên trái).
• Một số IC phụ trợ, transistor, optocoupler.
4. Cổng kết nối (connectors)
• Nhiều chân kết nối dạng cắm (màu cam, xanh lá, trắng) → kết nối với cảm biến, công tắc, các bo khác.
• Dãy jumper và chân cắm test 1-2-3-4 A-B-C-R → cấu hình hoặc giao tiếp tín hiệu.
5. Tem nhãn & chứng nhận
• Có in UL (chứng nhận an toàn Mỹ) và barcode để quản lý linh kiện.
Chức năng
• Đây là Carrier SPM Control Board (bo quản lý nguồn & tín hiệu).
• Chức năng chính:
• Cung cấp và điều hòa nguồn điện cho các bo mạch khác.
• Nhận tín hiệu từ cảm biến/công tắc và truyền về bo chính (Main Control Board).
• Điều khiển relay để bật/tắt tải (quạt, bơm, contactor…).
• Đóng vai trò trung gian giữa bo điều khiển trung tâm và các thiết bị ngoại vi.
