Bo mạch điều khiển công nghiệp (Carrier Control Board) CEPL130403-02-R
Bo mạch điều khiển công nghiệp CEPL130403-02-R
Mô tả tổng quan
• Đây là bo mạch điều khiển công nghiệp (Carrier Control Board).
• Trên mạch có in logo Carrier → hãng chuyên sản xuất hệ thống điều hòa không khí công nghiệp (HVAC/Chiller).
• Đây là bo có kích thước khá lớn (ước tính khoảng 20–25 cm dài, 12–15 cm rộng).
Chi tiết cấu trúc
1. Linh kiện chính
• Hai tụ điện hóa (Electrolytic Capacitors) lớn màu xanh dương → lọc nguồn chính.
• Nhiều tụ film màu vàng → lọc, cách ly.
• IC điều khiển trung tâm (microcontroller/logic IC) nằm giữa bo.
• Relays đen ở phía dưới (dùng để đóng/ngắt tín hiệu hoặc tải công suất nhỏ).
• Các optocoupler (hàng IC đen nhỏ bên trái) → cách ly tín hiệu.
• Nhiều đầu nối (connectors) cho cảm biến, nguồn và tín hiệu điều khiển.
2. Đầu nối / Cổng kết nối
• Mép trái: nhiều khối connector màu trắng có đánh số (90, 12, 50R, 31R, 30R, 36…) → đây là cổng tín hiệu vào/ra.
• Mép dưới: có cụm in rõ THERMISTORS và PRESSURES → cổng kết nối cảm biến nhiệt độ và cảm biến áp suất.
• Góc dưới trái: connector màu cam (RL1, RL2) → có thể là relay output.
• Mép phải: các cổng nhỏ (trắng + đen + xanh lá) → tín hiệu mở rộng/nguồn phụ.
3. Thông tin in trên bo
• Ghi rõ: Carrier (logo).
• Mã số: CEPL130403-02-R (gần giữa bo).
• Nhãn UL chứng nhận an toàn (cRUus).
• Chữ in “DISCRETE INPUTS”, “THERMISTORS”, “PRESSURES” → phân loại cổng cảm biến.
Chức năng khả dĩ
• Đây là bo mạch điều khiển trung tâm cho hệ thống Chiller/Điều hòa Carrier.
• Chức năng:
• Thu thập tín hiệu từ cảm biến nhiệt độ (thermistors), cảm biến áp suất (pressures), và các input rời rạc (discrete inputs).
• Xử lý qua IC trung tâm.
• Điều khiển các relay và xuất tín hiệu đến các module công suất khác (máy nén, quạt, bơm…).
• Bo này thuộc loại Main Control Board, điều phối toàn bộ hoạt động của hệ thống HVAC

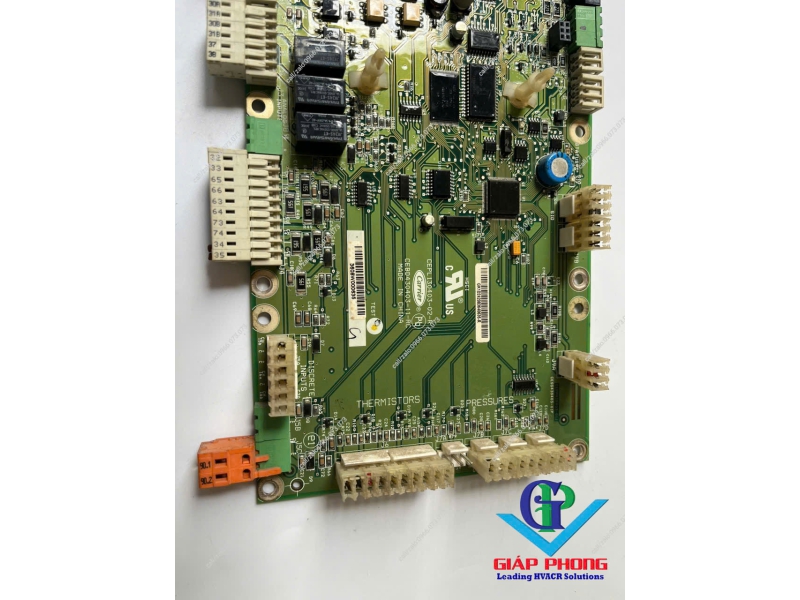

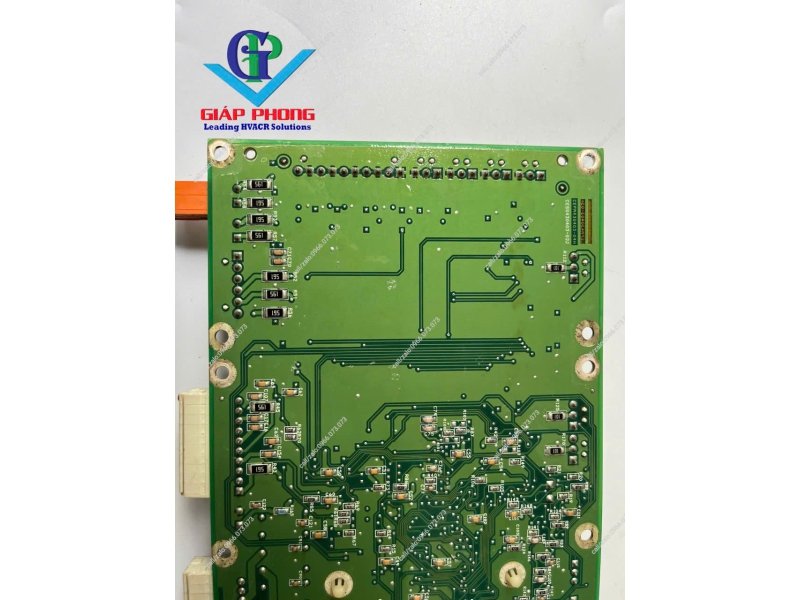

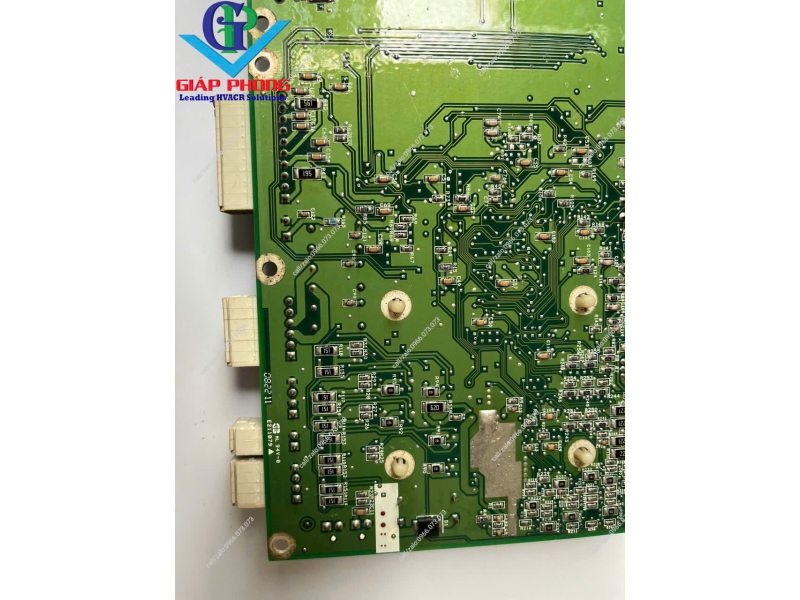

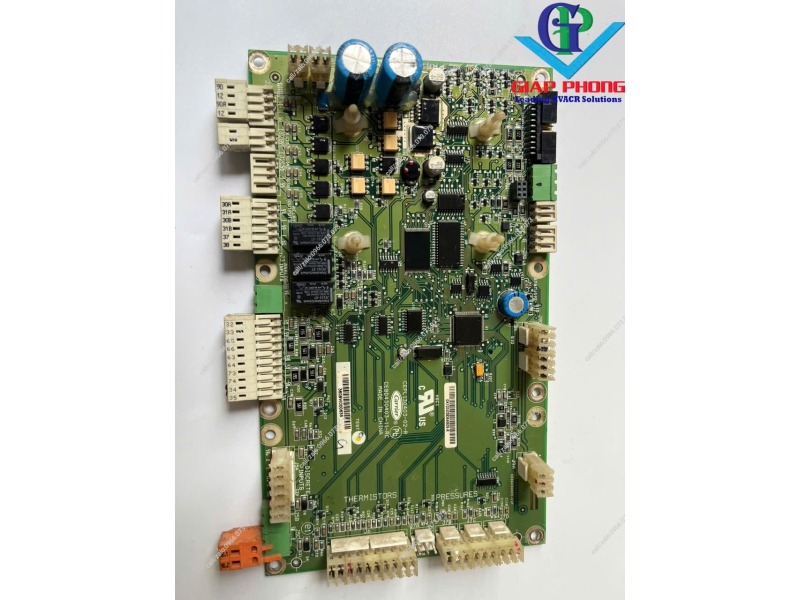

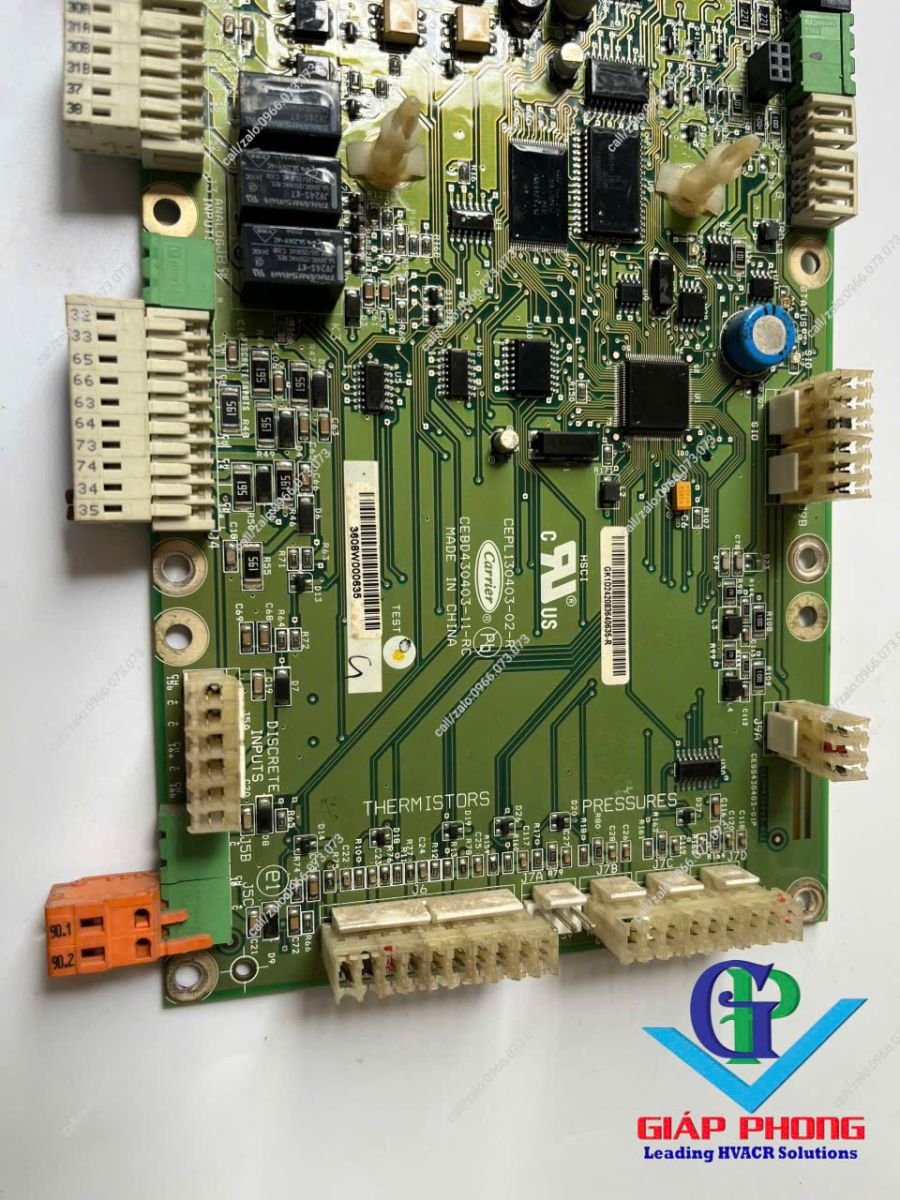

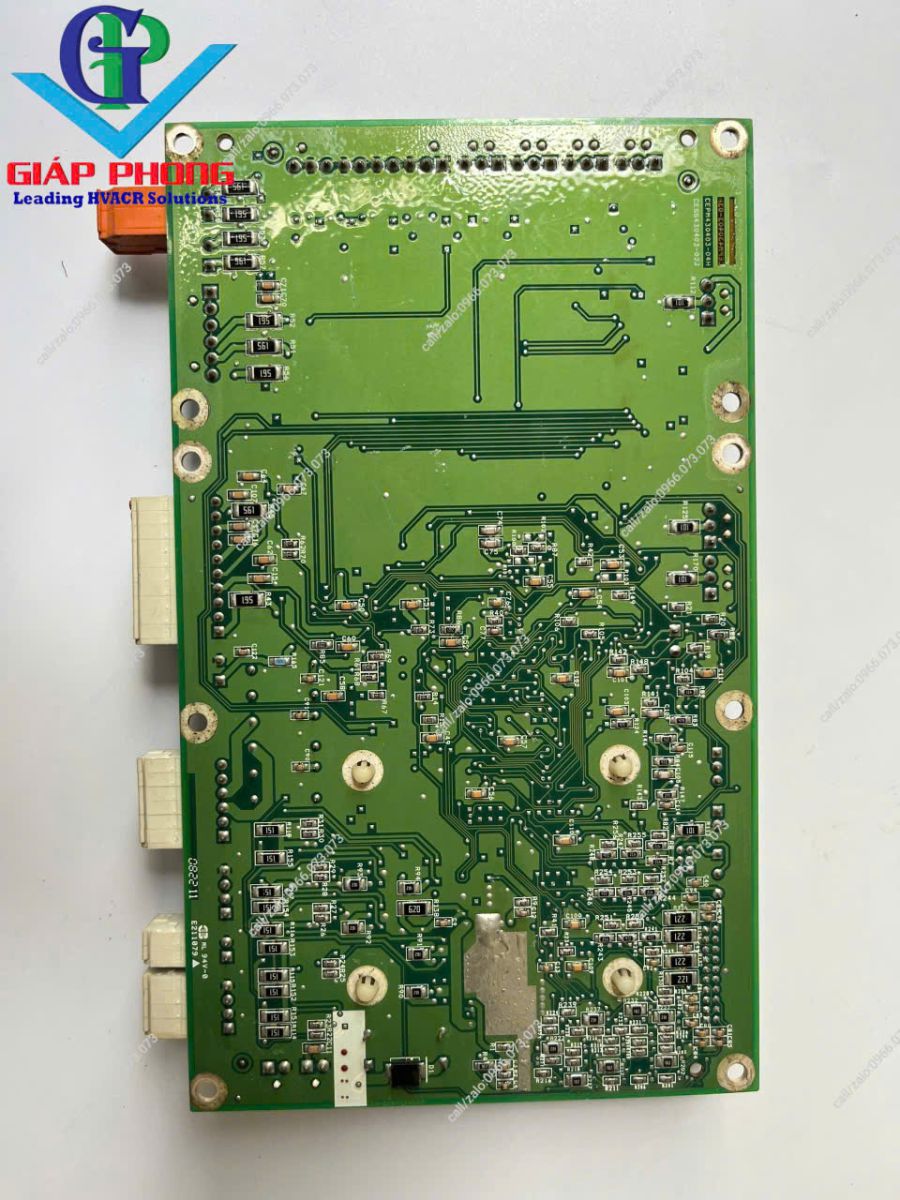

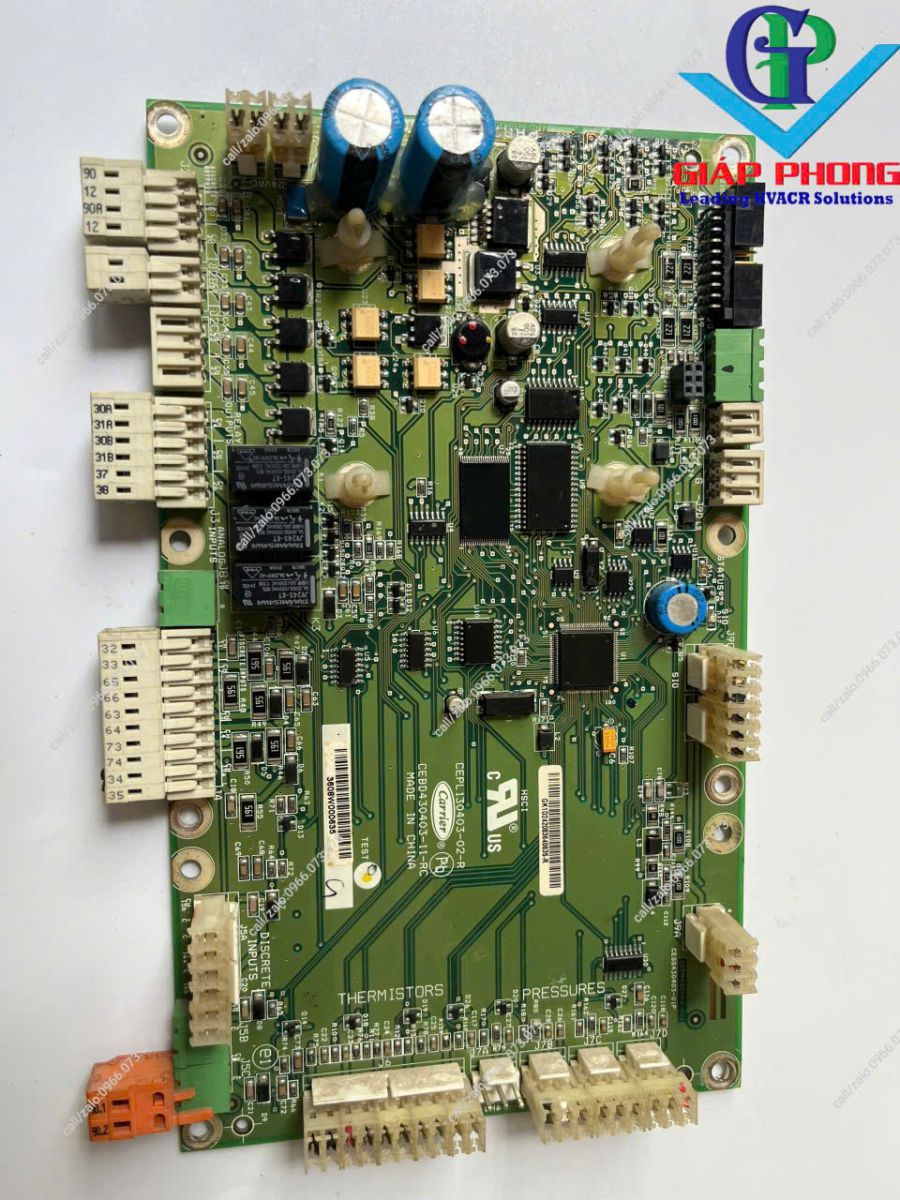

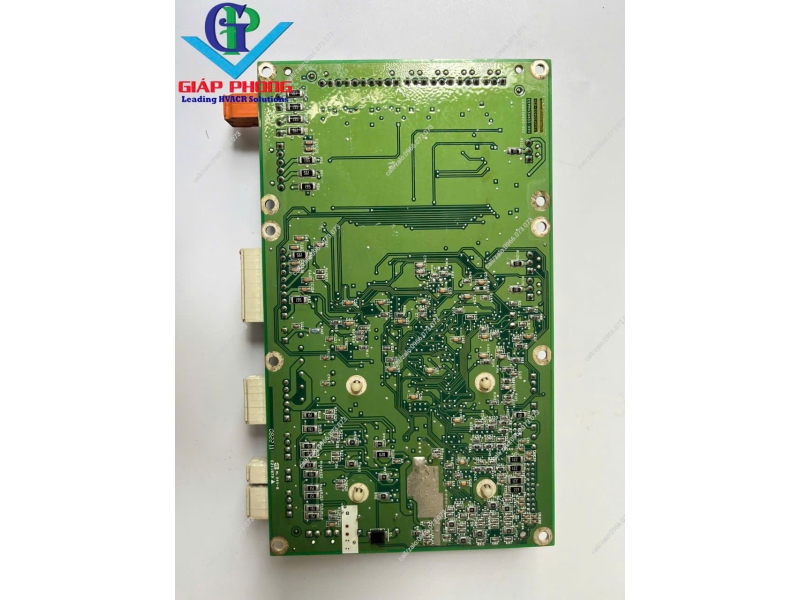

Hình ảnh:
Video:
