Bộ điều nhiệt Honeywell TFM228N/U

Thông tin sản phẩm:

 * Model: TFM228N/U.

 * Nguồn điện: AC 90~240V, 50/60Hz.

* Công dụng: Điều khiển quạt và van cho hệ thống máy lạnh trung tâm Fan Coil Unit (FCU).

Thông số kỹ thuật

 * Phạm vi điều chỉnh nhiệt độ: 5°C đến 45°C.

 * Độ chính xác: pm1°C.

 * Cảm biến: NTC 10K.

 * Công suất tiêu thụ: < 2W.

  Các chức năng chính

* Chế độ hoạt động: Làm lạnh (Cool), Sưởi (Heat), và Chỉ quạt (Fan only).

* Tốc độ quạt: Có 4 chế độ gồm Thấp (LO), Trung bình (ME), Cao (HI) và Tự động (Auto).

* Khóa bảng điều khiển: Nhấn giữ phím tăng (lacktriangle) và giảm (lacktriangledown) trong 3 giây để khóa hoặc mở khóa nhằm tránh thay đổi cài đặt ngoài ý muốn.

 * Cài đặt thông số hệ thống (Menu ẩn): Cho phép hiệu chỉnh nhiệt độ cảm biến (offset), giới hạn nhiệt độ tối đa/tối thiểu, và thiết lập trạng thái máy sau khi có điện lại.

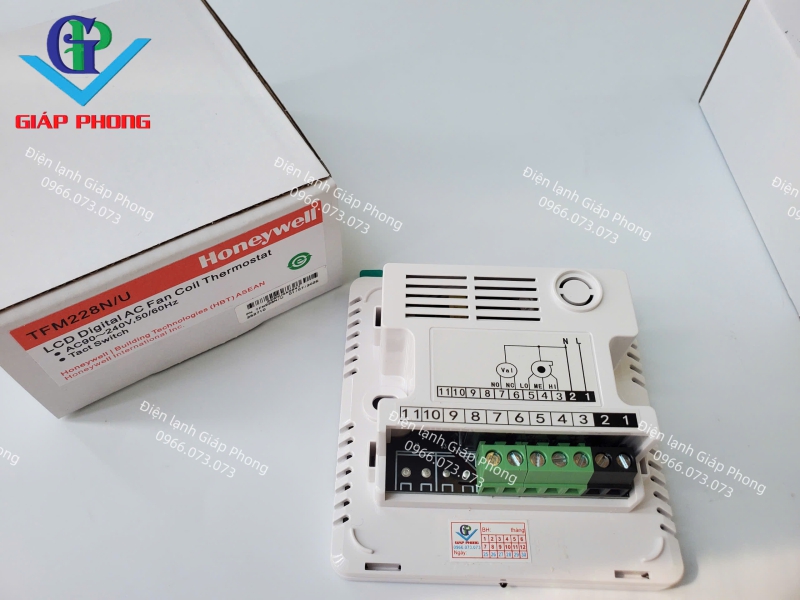

Sơ đồ đấu dây

Thiết bị có các chân kết nối cơ bản sau:

 * L & N: Cấp nguồn điện xoay chiều.

 * HI, ME, LO: Kết nối tương ứng với 3 tốc độ của quạt.

 * NC & NO: Kết nối với van nước (loại Thường đóng hoặc Thường mở).

Lưu ý an toàn: Bạn nên ngắt nguồn điện trước khi lắp đặt và đảm bảo các đầu dây được kết nối chính xác theo sơ đồ để tránh gây hư hỏng cho thiết bị.

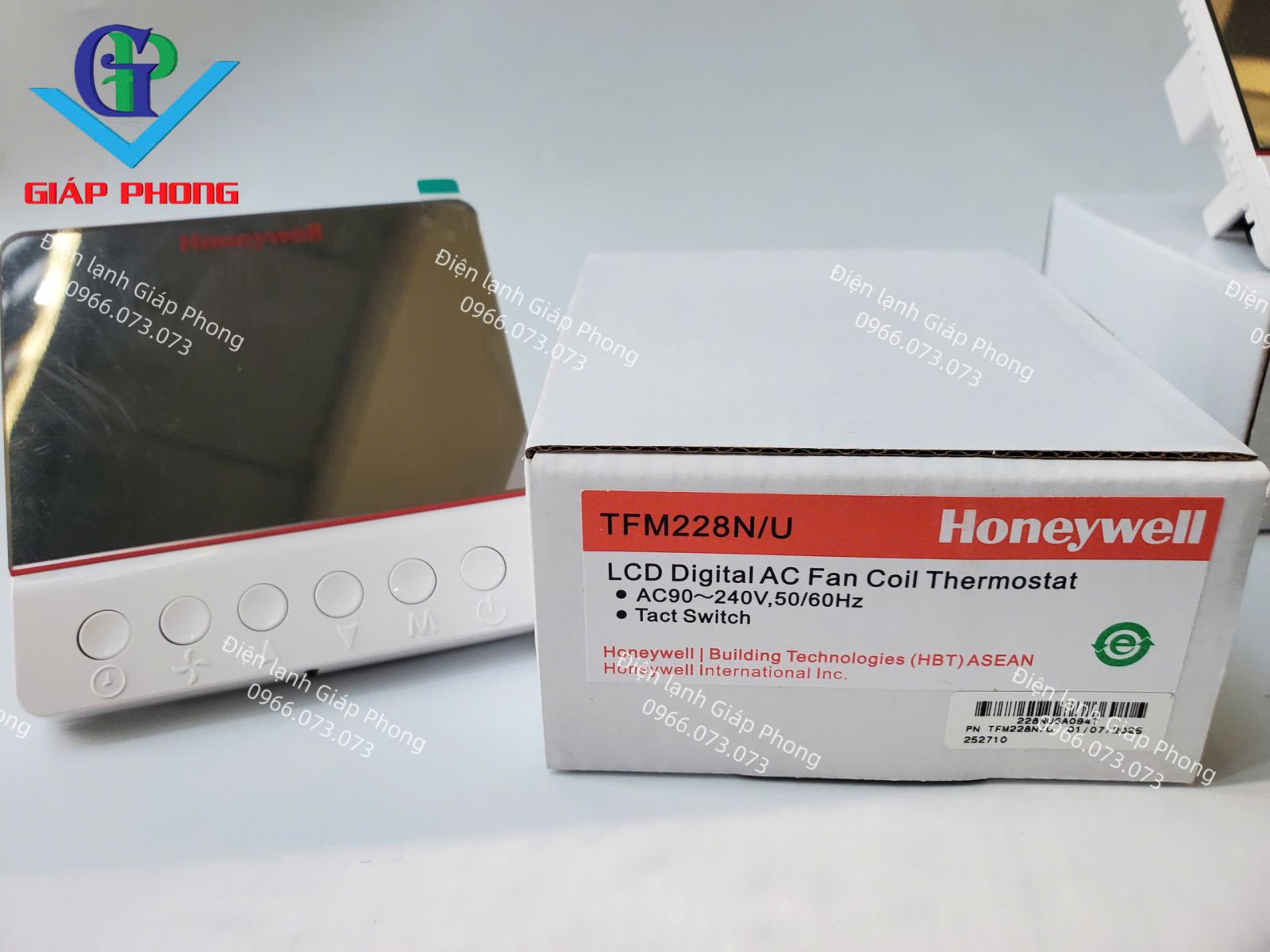

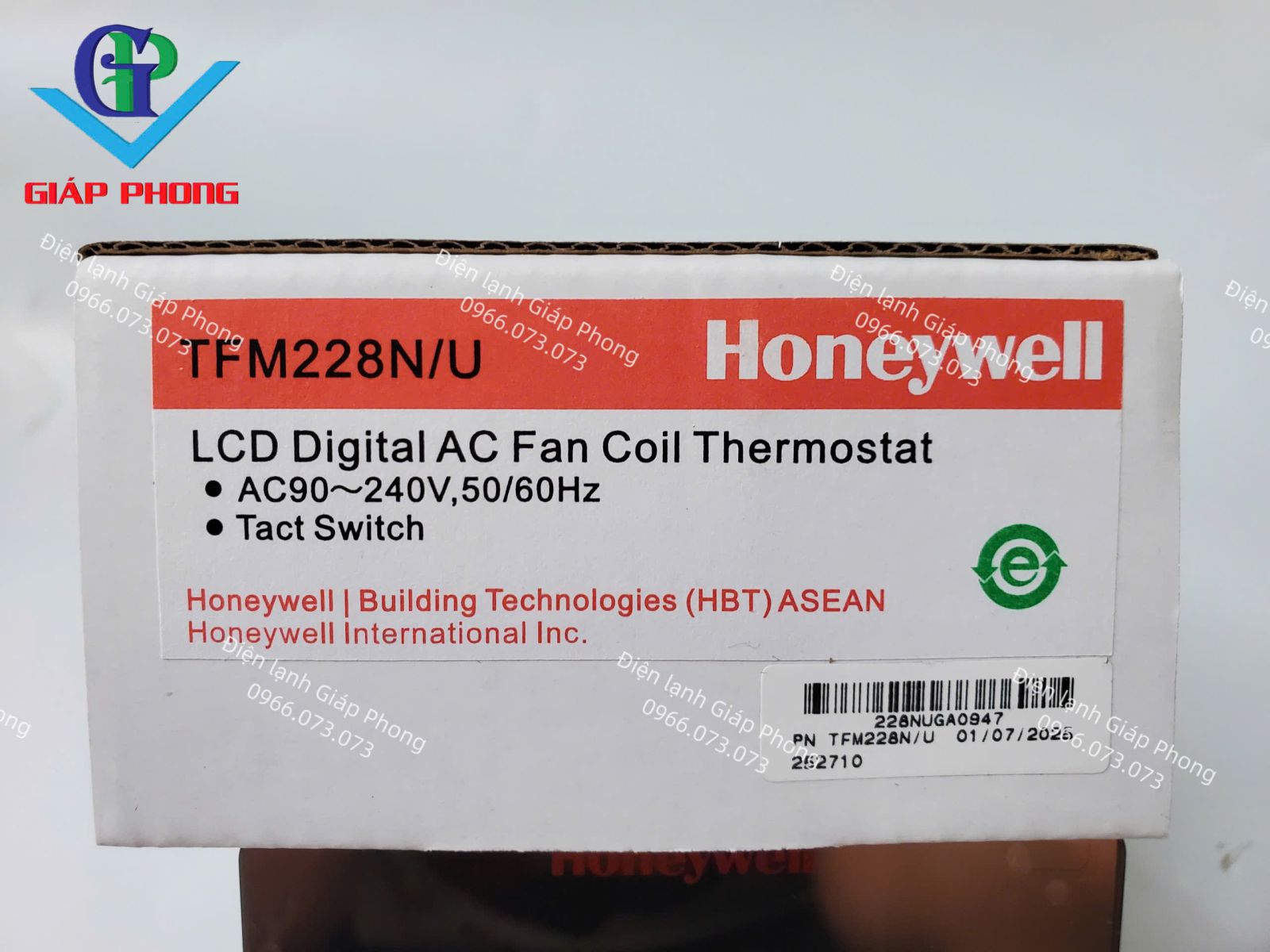

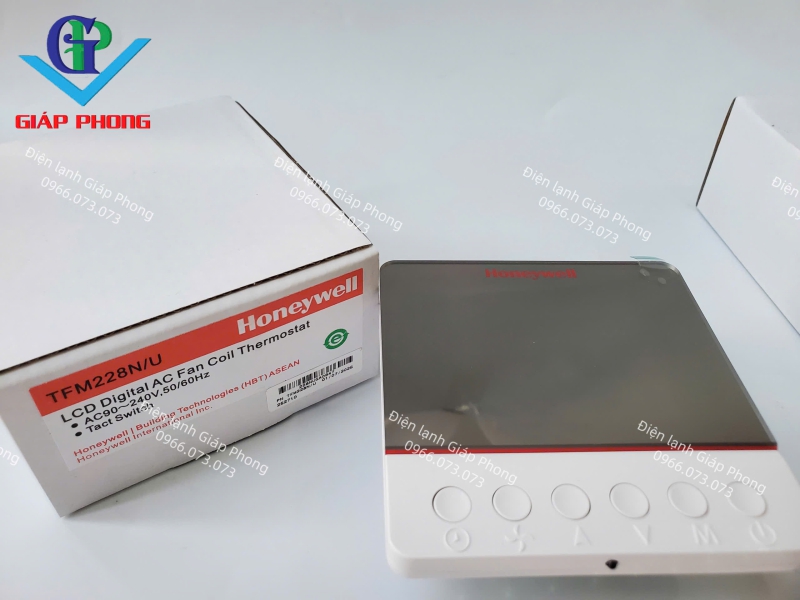

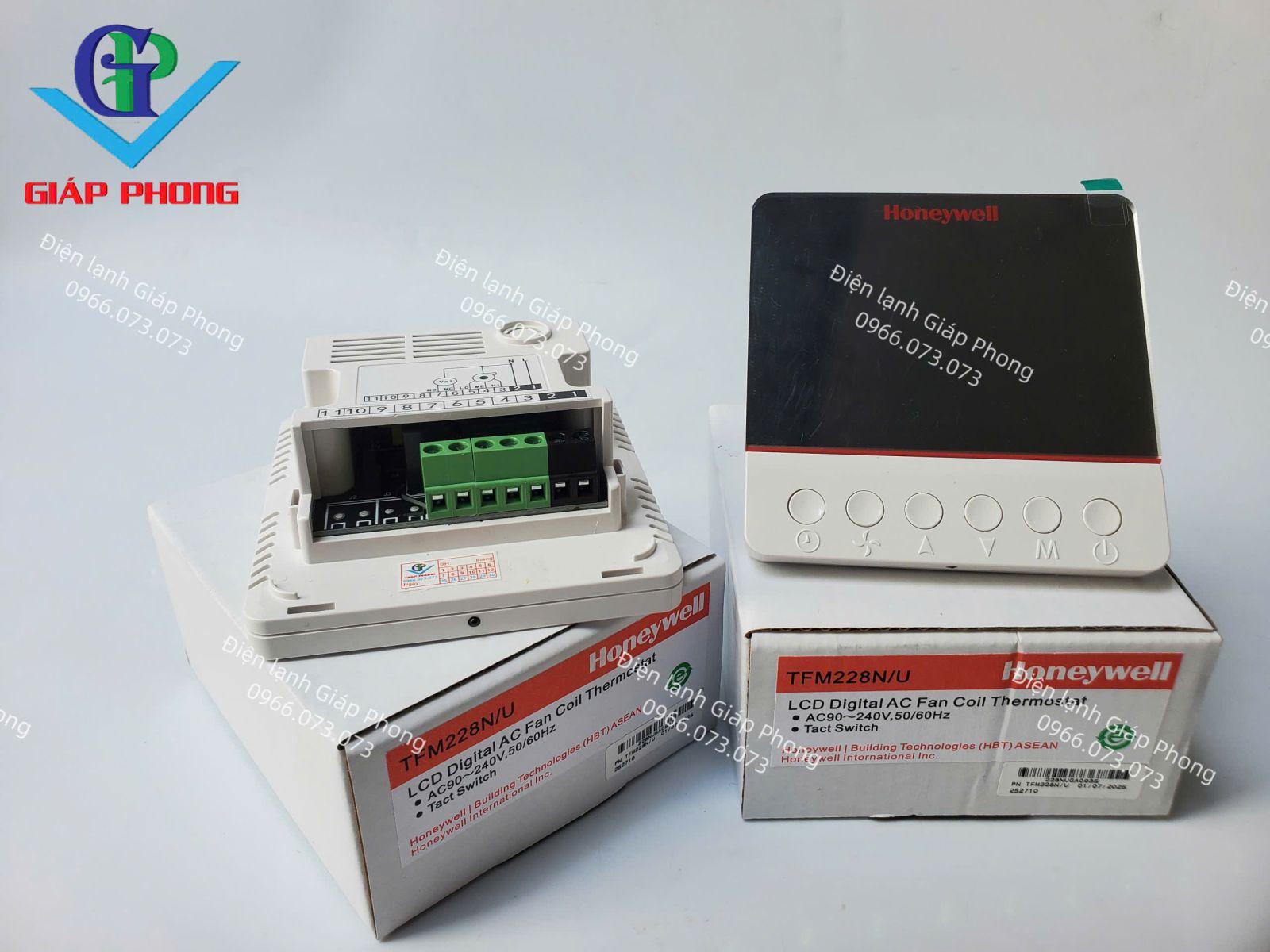

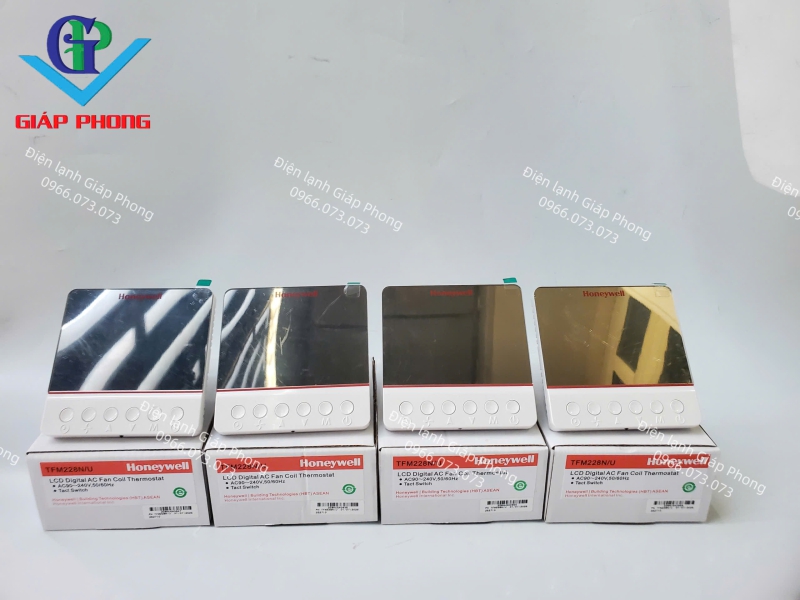

Hình ảnh sản phẩm:
